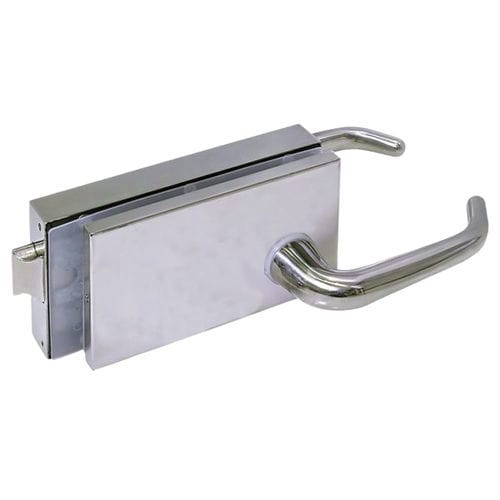

Fechadura mecânica 1703

com pegapara portamultiponto

Descrição
JANO – Fechadura horizontal para portas com aro com ou sem rebaixo. Produto destinado a ferragens para sistemas de encerramento e projetos com vidro. Inclui múltiplas variantes conforme tipo de trinco e acessórios (alças, botões, cilindro).

CARACTERÍSTICAS GERAIS

• Fechadura horizontal para portas com aro com ou sem rebaixo
• Placas de aperto ao vidro em liga de alumínio injetada e revestidas com tinta epóxi
• Parafusaria em aço inox A2
• Frontais em aço inox AISI 304
• Tampas decorativas em aço inox AISI 316
• Alças e botões em aço inox AISI 316
• Juntas de aperto ao vidro fabricadas em material PE
• Cilindro perfil euro multiponto de segurança
• Trinco reversível e acionado por chave, saída do trinco 12 mm; saída do trinco acionado por chave 23 mm
• Alavanca com duas voltas de chave e tratamento anti-corte, saída da alavanca 20 mm
• Entrada de cilindro 60 mm
• Certificado pela norma UNE-EN 1935:2002/AC:2004, Grau 7 / 200.000 ciclos
• Certificado segundo a norma UNE-EN 1670:2007/AC:2008, Grau 5 (máxima resistência à corrosão)

FABRICAÇÃO PADRÃO

• Acabamentos: inox polido – inox acetinado
• Espessura de vidro recomendada: 10 mm

OPÇÕES SOB ENCOMENDA

• Acabamentos eletrolíticos
• Cores RAL

VARIANTES DISPONÍVEIS

• 1700 – Trinco cilindro - aro com rebaixo
• 1701 – Trinco cilindro e alças - aro com rebaixo
• 1702 – Trinco cilindro e botões 001R – aro com rebaixo
• 1702/1 – Trinco cilindro e botões fixos 002R – aro com rebaixo
• 1703 – Trinco com alças - aro com rebaixo
• 1704 – Trinco com botões 001R – aro com rebaixo
• 1705 – Trinco cilindro - aro sem rebaixo
• 1706 – Trinco cilindro e alças – aro sem rebaixo
• 1707 – Trinco cilindro e botões fixos 002R – aro sem rebaixo
• 1708 – Trinco com alças – aro sem rebaixo
• 1709 – Trinco com botões 001R – aro sem rebaixo

INFORMAÇÃO ADICIONAL
Inclui imagens de informação técnica e gabaritos de usinagem para vidro, assim como documentação de instruções para botões fixos e móveis.

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Materiais: liga de alumínio (placas de aperto), aço inox A2 (parafusaria), AISI 304 (frontais), AISI 316 (tampas, alças e botões)
• Juntas de aperto: material PE
• Cilindro: perfil euro multiponto de segurança; entrada do cilindro 60 mm
• Trinco: reversível; saídas 12 mm / 23 mm conforme acionamento
• Alavanca: duas voltas de chave, tratamento anti-corte; saída alavanca 20 mm
• Normas e certificações: UNE-EN 1935:2002/AC:2004 (Grau 7 / 200.000 ciclos), UNE-EN 1670:2007/AC:2008 (Grau 5 resistência à corrosão)
• Espessura de vidro compatível: 10 mm
• Acabamentos padrão: inox polido e acetinado; opções sob encomenda: eletrolíticos e cores RAL
