INVÓLUCRO POLIGONAL, DESCARGA DE AR A 90° OU 180°, PARA CONFORTO E ZONAS INDUSTRIAIS

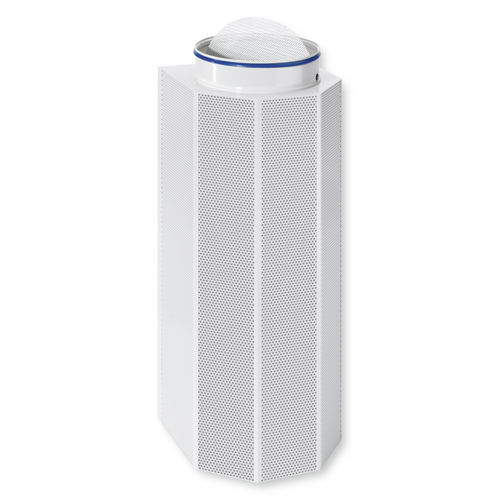

Difusores de fluxo de deslocamento poligonal
Diâmetro do espigão 160 - 630 mm, altura nominal 500 - 1750 mm
Faixa de vazão de volume 17 - 915 l/s ou 62 - 3295 m³/h
Placa perfurada, passo quadrado
Conexão de canal circular
Ligação da conduta em cima ou em baixo
Alisador de fluxo de ar integral e elemento equalizador cônico
Equipamento e acessórios opcionais
Suporte de parede
Lâmina amortecedora para balanceamento do fluxo de volume
Superfície exposta em cores RAL CLASSIC
Difusores de fluxo de deslocamento para descarga de ar perto do chão, adequados para o conforto e zonas industriais com exigências especiais na arquitectura e design. Com descarga de ar de três vias (90°) ou cinco vias (180°) para ventilação de baixo deslocamento de turbidez. Caixa poligonal para instalação em uma parede. Componente pronto a instalar que consiste numa caixa com espigão na parte superior ou inferior, um elemento equalizador e um alisador de fluxo de ar que asseguram uma descarga de ar de alimentação uniforme, e uma face difusora em chapa perfurada. Espigão adequado para condutas circulares. Espigão adequado para condutas de acordo com a norma EN 13180. Nível de potência sonora do ruído de regulação do ar medido de acordo com a norma EN ISO 5135.
CARACTERÍSTICAS PARTICULARES
- Descarga de ar de três ou cinco vias
- Ligação da conduta em cima ou em baixo
- Lâmina amortecedora opcional para balanceamento do fluxo de volume
MATERIAIS E SUPERFÍCIES
- Tampa superior, base, espigão e peças laterais em chapa de aço galvanizada
- S7: Tampa superior e base em alumínio
- Cantos e arestas são perfis de alumínio extrudido
- Endireitador de fluxo de ar feito de plástico
- Elemento de igualização feito de fibras sintéticas
- Vedante labial de borracha
---
