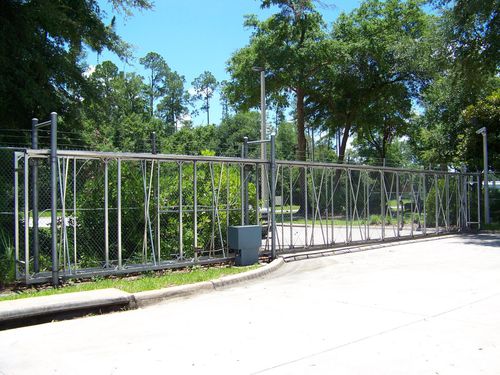

O portão de correr da estrutura da caixa da fortaleza é um sistema cantilever projetado para lidar com as forças da gravidade e do vento usando a construção da estrutura da caixa e cabo de aço inoxidável. As travessas diagonais eliminam a oscilação lateral.
Construção de portões:
Fabricado a partir de extrusões de liga de alumínio 6063-T6
Os membros primários (superior e inferior) têm a forma de "P" na secção transversal
Os membros verticais alternam entre 2" x 2" e 1" x 2" na seção transversal e são espaçados a uma distância que não excede a altura do portão
Largura de moldura a moldura exterior mede 24"
Cross-bracing de cabo de aço inoxidável com diâmetro de 3/16" (min) para ajuste vertical
Trilho de liga de alumínio extrudado soldado ao membro primário
Portão suportado por dois trilhos contendo conjuntos de caminhão de rolamento de esferas de lubrificante selado, de 4 rodas e autoalinhável
Guias inferiores são fornecidas para cada lado da estrutura do portão
O conjunto do rolo de solo suporta a extremidade traseira do portão quando o portão está na posição aberta
---
