Visão geral
Esta página descreve a gama VELUX de janelas de teto especializadas para saída/evacuação, funções de porta e ventilação de fumo e calor. Os produtos são oferecidos em diferentes materiais (PVC ou madeira maciça) e com várias funções de abertura e passagem.

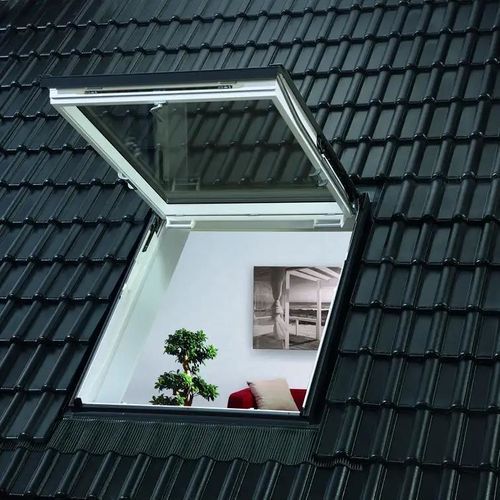

GTU - Janela de saída/evacuação com função combinada projetante/oscilo, PVC
A GTU é uma janela de saída/evacuação com abertura combinada projetante e oscilante que pode ser utilizada como saída de emergência. A folha abre continuamente até 45°; em situações de emergência pode abrir até 67° para permitir uma entrada e saída rápidas. A operação é feita na parte inferior com uma pega na seção inferior da folha. Uma tampa de ventilação com filtro de ar está integrada para ventilação sem pó nem insetos. Para limpeza simples, a janela pode ser operada como uma janela oscilante. A estrutura, a folha e a tampa de ventilação têm um núcleo de madeira revestido em poliuretano; a superfície é acabada com verniz bicomponente de alta qualidade. A cobertura exterior é metálica e de baixa manutenção. A janela está disponível com várias opções de vidro isolante.
Vantagens do produto

• Ângulo de abertura: 67°
• Tamanhos de abertura para saída:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 e SK10 cumprem os requisitos de função de saída de emergência (operadas por pega)

GTL - Janela de saída/evacuação com função combinada projetante/oscilo, madeira
O GTL é a variante em madeira da janela de saída/evacuação com funções idênticas: abertura contínua até 45° e, se necessário, até 67° para saídas de emergência. Operada na parte inferior com uma pega; uma tampa de ventilação com filtro de ar permite ventilação sem pó nem insetos quando a janela está fechada. Moldura e folha em pinho maciço, superfície tratada com verniz sem solventes. Cobertura exterior metálica, sem manutenção. Disponível com várias opções de vidro isolante.
Vantagens do produto

• Ângulo de abertura: 67°
• Tamanhos de abertura para saída:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 e SK10 cumprem os requisitos de função de saída de emergência (operadas por pega)

GXU - Janela de teto com função de porta, PVC
O GXU possui uma fixação lateral da folha e pode ser usado como saída para técnicos. É operado com uma pega posicionada ao meio na lateral da folha; a folha pode ser montada à esquerda ou à direita conforme necessário. Tampa de ventilação com filtro de ar para ventilação sem pó nem insetos com a janela fechada. Moldura, folha e tampa de ventilação com núcleo de madeira revestido em poliuretano; um verniz bicomponente garante um acabamento de alta qualidade. Cobertura exterior metálica sem manutenção. Disponível com várias opções de vidro isolante.
Vantagens do produto

• Abertura fácil até 90° através de pega montada lateralmente na folha
• Abertura da porta (visto do exterior): fornecido DIN direita, pode ser convertido para DIN esquerda durante a instalação
• Tampa de ventilação com filtro de ar
• Bloqueio infantil opcional com pega trancável (acessório)
• Tamanhos de abertura de passagem:
  • CK04: aprox. 40 x 90 cm
  • CK06: aprox. 40 x 110 cm
  • FK06: aprox. 51 x 110 cm

GXLA / GXLB - Janelas de teto com função de porta, madeira
Variantes em madeira da série GXL com fixação lateral, adequadas como saída para técnicos. A janela é operada com uma pega posicionada ao meio na lateral da folha. Moldura e folha em pinho maciço, superfície tratada com verniz sem solventes. Cobertura exterior metálica sem manutenção. Disponíveis várias opções de vidro isolante.
Vantagens do produto

• Abertura fácil até 90° através de pega lateral
• Abertura da porta: GXLA fornecido DIN esquerda, GXLB fornecido DIN direita (visto do exterior)
• Tampa de ventilação com filtro de ar
• Bloqueio infantil opcional com pega trancável (acessório)
• Abertura de passagem: FK06: aprox. 51 x 110 cm

GGU / GGL - Janelas de extração de fumo (40D) em PVC e madeira
GGU (PVC) e GGL (pinho) são janelas elétricas de abertura basculante com função de extração de fumo, conforme DIN EN 12101-2 (marcação CE). Partilham o design exterior de outras janelas de teto VELUX. Moldura, folha e tampa de ventilação em poliuretano ou pinho laminado; o exterior é revestido em metal. As janelas de extração de fumo abrem automaticamente na deteção de fumo para evacuar fumo e calor em excesso. A ativação da função de extração requer uma unidade de controlo adicional. A ventilação diária de conforto é possível através de um botão de ventilação separado (não incluído).
Recomendações de aplicação

• Para compartimentos de escada interiores obrigatórios
• Para escadas onde, na parte superior, é necessária uma abertura para extração de fumo com área geométrica livre de pelo menos 1 m²
• Tecnologia de instalação comprovada
• Fácil instalação graças ao motor pré-montado
• Flexibilidade de planeamento com 9 tamanhos de janela e 2 variantes de vidro

GGU SD0040 / GGL SD0040 - Janelas de extração de fumo e calor
Variantes das janelas de extração de fumo para necessidades aumentadas de área aerodinâmica de abertura. Defletores de vento adicionais no lado interior da folha e no lado exterior da moldura (consoante a variante). A ativação requer uma unidade de controlo separada. Ventilação de conforto através de botão de ventilação possível (não incluído).

Características técnicas / especificações

• Fabricante: VELUX
• Ângulo de abertura para janelas de saída/evacuação (GTU/GTL): até 67° (contínuo até 45°, até 67° em emergência)
• Materiais: PVC (núcleo de madeira revestido com poliuretano), pinho maciço (claro ou lacado branco), cobertura exterior metálica (sem manutenção)
• Ventilação: tampa de ventilação com filtro de ar para ventilação sem pó nem insetos com a janela fechada
• Limpeza: limpeza do vidro exterior possível através da função oscilante
• Acabamento: verniz bicomponente de alta qualidade para a variante PVC; verniz sem solventes para madeira
• Extração de fumo/calore: GGU / GGL de acordo com DIN EN 12101-2 (CE); GGU SD0040 / GGL SD0040 para áreas aerodinâmicas de abertura aumentadas
• Motor: janelas de extração de fumo com motor pré-montado; é necessária uma unidade de controlo separada para ativação
• Opções de planeamento: vários tamanhos de janela e vidros isolantes, até 9 tamanhos dependendo do modelo
• Exemplos de tamanhos de abertura de saída/passo: MK08 70 x 120 cm; SK08 106 x 120 cm; SK10 106 x 140 cm; CK04 aprox. 40 x 90 cm; CK06 aprox. 40 x 110 cm; FK06 aprox. 51 x 110 cm
• Função porta (GXU/GXL): fixação lateral da folha, abertura até 90°, sentido de abertura na entrega conforme variante (DIN direita / DIN esquerda)
