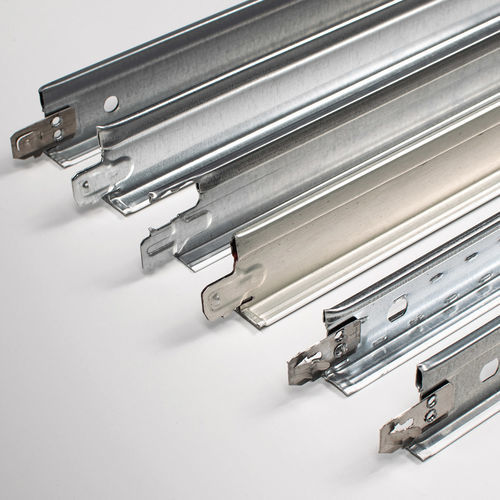

Estrutura para forro em aço galvanizado STRUTTURA A T

para ambiente internomodularEuroclasse A1

Visão geral
Estruturas em T para tetos falsos modulares são um produto central da gama, disponíveis em várias versões incluindo sistemas de suspensão antisísmicos e desmontáveis. Os produtos ostentam marcação CE segundo EN 13964 e são fornecidos com Declaração de Desempenho (DoP) detalhando reação ao fogo (EN 13501-1), libertação de substâncias perigosas, espessura, carga, limite de escoamento, durabilidade e classe de flexão. Em combinação com painéis adequados de lã de rocha ou fibra, o sistema pode atingir resistência ao fogo REI120 (EN 13501-2). Os produtos foram mapeados face a créditos LEED em cooperação com TUV Italy.

Freccia

• Perfil sobreposto com gancho "riportato" para T24 e T15, concebido para módulos métricos (mm) e imperiais (inch).
• O perfil pode ser montado e desmontado sem danificar o gancho em aço inoxidável "riportato".
• Produção standard em aço galvanizado a quente (EN 10346); outros aços disponíveis conforme EN 10152 e EN 10169-1. Tolerâncias e espessuras verificadas conforme EN 10143 / EN 10131 quando aplicável.

Especificações técnicas (Freccia)
Material estrutura: Aço galvanizado DX51D+Z100 MAC
Material de revestimento: Aço pré-pintado DX51D+Z100 MAC
Material do gancho: Aço inoxidável
Ligação entre perfis: Portante: gancho estampado "freccia"; Secundários: gancho clip
Cor do revestimento: Pré-pintado Branco DONN-WHITE; Silver / Preto; Alumínio espelhado
Peso da estrutura: aprox. 1 Kg/m²
Capacidade média: 52,3 N
Reação ao fogo: Classe A1
Revestimento orgânico: Tinta poliéster 25 μm
Resistência à ruptura: 281 N/mm²
Durabilidade: Classe B
Classe de flexão: 1 (UNO) T24; 2 (DUE) T15
Embalagem: Caixa de cartão com cintagem plástica
Classe de exposição: A

X Seismic

• Perfil sobreposto com gancho antissísmico "riportato" para T24 e T15.
• Característica principal: gancho em aço inoxidável que permite montagem simples e fechamento seguro para desempenho sísmico.
• Produção standard em aço galvanizado a quente (EN 10346); outros aços conforme EN 10152 e EN 10169-1. Tolerâncias e espessuras verificadas conforme EN 10143 / EN 10131 quando aplicável.

Especificações técnicas (X Seismic)
Material estrutura: Aço galvanizado DX51D+Z100 MAC
Material de revestimento: Aço pré-pintado DX51D+Z100 MAC
Material do gancho: Aço inoxidável
Ligação entre perfis: Portante: gancho "ricavato"; Secundários: gancho "riportato"
Cor do revestimento: Pré-pintado Branco DONN-WHITE; Silver / Preto; Alumínio espelhado
Peso da estrutura: aprox. 1 Kg/m²
Capacidade média: 52,3 N
Reação ao fogo: Classe A1
Revestimento orgânico: Tinta poliéster 25 μm
Resistência à ruptura: 281 N/mm²
Durabilidade: Classe B
Classe de flexão: 1 (UNO) T24; 2 (DUE) T15
Embalagem: Caixa de cartão com cintagem plástica
Classe de exposição: A

Classic Line

• Perfil sobreposto com gancho "ricavato" para T24 e T15; Classic Line oferece gancho reforçado para solidez e resistência.
• Disponível em variantes em aço e alumínio (Alumínio: Liga 3000H64; opções pré-pintadas disponíveis).
• Produção standard em aço galvanizado a quente (EN 10346); outros aços conforme EN 10152 e EN 10169-1. Tolerâncias e espessuras verificadas conforme EN 10143 / EN 10131 quando aplicável.

Especificações técnicas (Classic Line)
Material estrutura: Aço galvanizado DX51D+Z100 MAC; Alumínio (Liga 3000H64)
Material de revestimento: Aço pré-pintado DX51D+Z100 MAC; Alumínio pré-pintado (Liga 3000H64)
Ligação entre perfis: Portante: gancho "ricavato"; Secundários: gancho clip
Cor do revestimento: Pré-pintado Branco DONN-WHITE; Silver / Preto; Alumínio espelhado
Peso da estrutura: aprox. 1 Kg/m²
Capacidade média: 52,3 N
Reação ao fogo: Classe A1
Revestimento orgânico: Tinta poliéster 25 μm
Resistência à ruptura: 281 N/mm²
Durabilidade: Classe B
Classe de flexão: 1 (UNO) T24; 2 (DUE) T15
Embalagem: Caixa de cartão com cintagem plástica
Classe de exposição: A

Baionetta

• Perfil justaposto com gancho "ricavato" para T24, com rebaixo reforçado para maior solidez.
• Concebido para módulos métricos e imperiais.
• Produção standard em aço galvanizado a quente (EN 10346); outros aços conforme EN 10152 e EN 10169-1. Tolerâncias e espessuras verificadas conforme EN 10143 / EN 10131 quando aplicável.

Especificações técnicas (Baionetta)
Material estrutura: Aço galvanizado DX51D+Z100 MAC
Material de revestimento: Aço pré-pintado DX51D+Z100 MAC
Material do gancho: Gancho "ricavato" (portante e secundário baionetta "ricavato")
Cor do revestimento: Pré-pintado Branco DONN-WHITE; Silver / Preto; Alumínio espelhado
Peso da estrutura: aprox. 1 Kg/m²
Capacidade média: 52,3 N
Reação ao fogo: Classe A1
Revestimento orgânico: Tinta poliéster 25 μm
Resistência à ruptura: 281 N/mm²
Durabilidade: Classe B
Classe de flexão: 1 (UNO) T24; 2 (DUE) T15
Embalagem: Caixa de cartão com cintagem plástica
Classe de exposição: A

Características / especificações técnicas

• Marcação CE segundo EN 13964; Declaração de Desempenho (DoP) disponível.
• Resistência ao fogo: REI120 atingível em combinação com painéis de preenchimento adequados (EN 13501-2).
• Materiais de estrutura: Aço galvanizado DX51D+Z100 MAC; variantes em aço pré-pintado e alumínio (Liga 3000H64) conforme especificado.
• Materiais do gancho: Ganchos em inox para funções sísmicas/riportato; ganchos "ricavato" para conexões portantes clássicas.
• Revestimento: Pré-pintado Branco DONN-WHITE; Silver; Preto; Alumínio espelhado; Tinta poliéster 25 μm.
• Peso: aprox. 1 Kg/m².
• Capacidade média: 52,3 N.
• Resistência à ruptura: 281 N/mm².
• Durabilidade: Classe B.
• Reação ao fogo: Classe A1.
• Classe de flexão: 1 (T24) e 2 (T15).
• Embalagem: Caixa de cartão com cintagem plástica.
• Classe de exposição: A.
