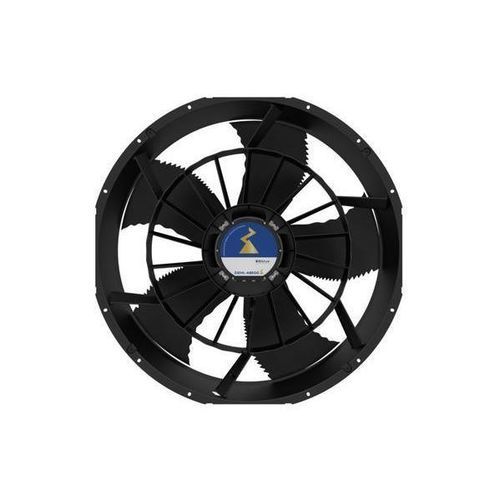

Ventilador axial ZAPLUS

dutadoportátilindustrial

Visão geral
O invólucro ZAplus (diâmetros nominais 450–1.000 mm) é uma carcaça de bocal moldada por injeção, desenvolvida por CFD para otimizar o fluxo de ar e a acústica. O sistema combina uma geometria de bocal completa com pás biomiméticas FE2owlet/FE3owlet, pás orientadoras integradas e um difusor curto no lado de pressão para melhorar a pressão e reduzir o ruído. O ZAplus pode ser instalado em retrofit em sistemas existentes para aumentar o caudal de ar e reduzir os custos operacionais, mantendo baixas emissões sonoras.

Especificação do produto
O ZAplus é um sistema de carcaça modular que inclui um bocal otimizado com pás orientadoras, suspensão do motor e um difusor curto, com opção de difusor de alta qualidade (ZAplus+). A carcaça é fabricada por moldagem por injeção em plástico; o bocal é feito de material compósito de alto desempenho. As pás compatíveis são do tipo biomimético FE2owlet e FE3owlet. As unidades estão disponíveis com tecnologia AC ou ECblue (rotor externo com controlador integrado) e permitem um fluxo de ar totalmente controlável em velocidade para HVAC industrial, refrigeração, tecnologia de sistemas e energética.

Propriedades e características

• Sistema de ventilação projetado com geometria de bocal otimizada para desempenho
• Baixos custos operacionais graças à otimização aerodinâmica e ao desenho silencioso das pás
• Fluxo de ar totalmente controlável em velocidade para elevada flexibilidade operacional
• Bocal resistente à corrosão em material compósito de alto desempenho
• Funcionamento suave e longa vida útil devido ao balanceamento dinâmico em dois níveis
• Aumento da capacidade de manuseio de ar com o difusor de alta qualidade opcional (ZAplus+)
• Redução do tempo de manuseio: entregue sem embalagem adicional
• Compatível com a Diretiva ErP em vigor
• Numerosas certificações internacionais (VDE, UL, CCC, CE, certificados de bancada AMCA, ISO)

Conceitos de motor

• Motores de rotor externo
• Tecnologia ECblue: rotor externo com controlador integrado adaptado ao ventilador
• Tecnologia AC

Aplicações

• Centrales eléctricas
• Arrefecimento de transformadores
• Sistemas de energia eólica
• Chillers
• Bombas de calor
• Centros de dados
• Cadeia de frio
• Torres de arrefecimento
• Refrigeração industrial e de processo
• Compressores
• Tecnologia ferroviária
• Contentores e aplicações móveis
• Processos da indústria alimentar (noodles, massa, café, chá, especiarias, tabaco, frutas, legumes, flores, produtos animais/peixe/mariscos)

Especificações técnicas

• Diâmetros nominais: 450 mm, 500 mm, 560 mm, 630 mm, 710 mm, 800 mm, 910 mm, 1000 mm
• Fabricação: carcaça moldada por injeção em plástico; bocal em material compósito de alto desempenho
• Designs de pás compatíveis: FE2owlet, FE3owlet (biomiméticos)
• Pás orientadoras integradas e difusor curto no lado da pressão; difusor de alta qualidade opcional (ZAplus+)
• Balanceamento: balanceamento dinâmico em dois níveis
• Tecnologias de motor: AC e ECblue (rotor externo; ECblue com controlador integrado)
• Faixa de fluxo de ar (exemplos por série): aprox. 5.070 m³/h até 44.592 m³/h (depende do modelo)
• Capacidade de pressão (exemplos por série): aprox. 66 Pa até 639 Pa (depende do modelo)
• Opções de fase: 1 ~ e 3 ~
• Opções de tensão (exemplos): 100 V, 130 V, 230 V, 265 V, 400 V, 460 V
• Frequência: 50 Hz e 60 Hz
• Geometrias de saída: boca completa quadrada, boca completa redonda, com ou sem grelha de proteção
• Compatível com ErP; múltiplas certificações internacionais (VDE, UL, CCC, CE, certificados de bancada AMCA, ISO)
