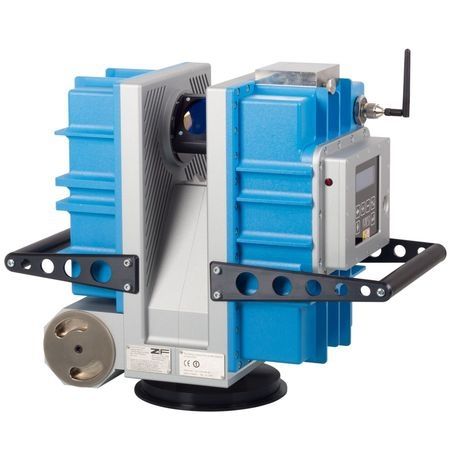

Scanner a laser IMAGER® 5006EX

3D

Com base no scanner laser de alta qualidade Z+F IMAGER®, Zoller + Fröhlich GmbH e DMT GmbH & Co. KG desenvolveram um scanner laser 3D à prova de explosão. O Z+F IMAGER® 5006EX é pioneiro no levantamento em minas subterrâneas e indústrias onde ocorrem atmosferas explosivas. O Z+F IMAGER® 5006EX é o primeiro scanner laser 3D aprovado pela ATEX do mundo para uso em mineração e aplicações industriais sob condições explosivas. O Z+F IMAGER® 5006EX é da classe I e classe II aprovado de acordo com a diretriz ATEX 94 / 9 / EG. A directiva ATEX 94 /9 / EG "Aparelhos e sistemas de protecção destinados à utilização em atmosferas potencialmente explosivas" é uma norma europeia. A aprovação ATEX para este equipamento é amplamente aceite também fora da comunidade europeia. O scanner laser tem um alcance nominal de 79 m. Este alcance de distâncias torna possível a utilização eficiente do scanner em quase todas as aplicações explosivas. O campo de visão de 310° vertical e 360° horizontal cobre uma área de digitalização muito grande, o que permite uma documentação completa com relativamente poucas posições de digitalização. O conceito autónomo garante mais flexibilidade. Não é necessário nenhum equipamento externo para escanear no campo. Por isso, fontes de ignição adicionais em atmosferas explosivas são excluídas. Sistema vertical: espelho rotativo Sistema horizontal: dispositivo rotativo Campo de visão vertical: 310° Campo de visão horizontal: 360° Resolução vertical: 0,0018° Resolução horizontal: 0,0018° Precisão vertical: 0,007° rms Precisão horizontal: 0,007° rms Velocidade de digitalização: ≤ 50 r / s (3.000 r / min) máximo.
