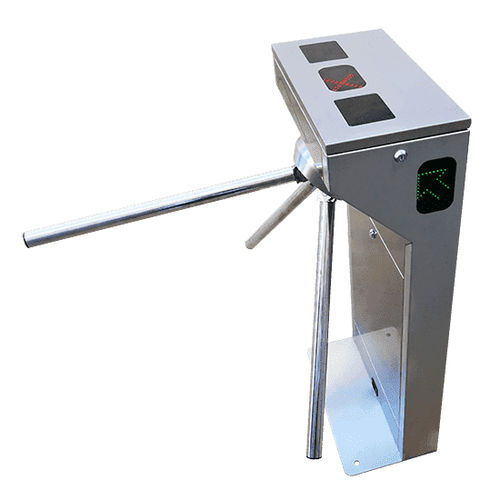

3本アーム回転式改札ゲート TTS1

安全用ステンレススチールアクセス制御用

概要
TTS1は歩行者用出入口管理向けに設計されたステンレス製の三脚式ターンスタイルです。コンパクトな設置面積、簡単な施工、コストパフォーマンスを重視しています。双方向動作が可能で、RFIDバッジ、図書館、ジム、中小企業、劇場、展示会、チケッティング用途に適しています。

機能と用途

• 入退場の制御（双方向）。
• RFIDバッジリーダー（MIFARE® / 125 kHz）や生体認証センサーの統合。
• バーコード/QRコードリーダー搭載のチケッティング版（USBキーボードエミュレーション）。
• 典型的な用途：ジム、図書館、中小企業、チケッティング、イベント。

通行表示
TTS1は標準で通行表示ピクトグラムを備えています：許可時は緑の矢印、拒否時は赤いバツ。Evoバージョンは中央にアニメーション表示を追加し、許可方向や拒否を示します。

電子機器の統合とリーダー

• 機構と電子部品にアクセスしやすい大型上蓋、脚部内部を開ける追加カバーを装備。
• 接触レスリーダー（MIFARE®、125 kHz）を取り付けるための調整可能な汎用マウント。
• スモークポリカーボネート窓付き上蓋と埋め込み型リーダー用のサポート（読み取り距離の最適化）をオプションで用意。
• チケッティング版ではバーコードリーダーを2台組み込むことが可能。

オプションと安全装置

• 緊急時自動解放のためのフリー回転式アンチパニック機能を標準搭載。
• 電源断や外部指令（押しボタン、SSI）でアームが落下して通路を完全に開放する落下式アームモジュールをオプションで用意。
• Evoバージョンは上蓋をヒンジで固定し、保守や配線作業を容易に。
• 剛性の高い固定が可能な6穴の大型床固定ベース。
• 標準アーム長は520 mm。狭所向けに470 mmまたは420 mmの無償オプションあり。

書類と保守
寸法図、取扱説明書、製品仕様書などの技術文書が利用可能です。ターンスタイルの推奨保守作業を示すメンテナンスビデオも提供されています。

技術仕様

• 電源：24 ±3 V
• 消費電力：30 W
• 処理能力：15〜25 人/分
• アーム長：520 mm（470 または 420 mm はオプション）
• 高さ：976 mm
• 長さ：456 mm
• シャーシ幅：295 mm
• シャーシ：ステンレススチール AISI 304（厚さ 1.2 mm）
• 正味重量：34 kg
• 動作温度：-20〜+70 °C
• アーム回転：双方向（入出庫制御）
• LED：緑矢印 許可、赤バツ 拒否
• アンチパニック機能：三脚のフリー回転による自動
• 落下式アームモジュール：オプション（停電または外部指令で降下）
• アクセス制御システムとの互換性：バッジ、指紋等の生体センサー、バーコードリーダーに対応
• 保証：1年
