3本アーム回転式改札ゲート TTS11

ステンレススチールアクセス制御用スポーツ施設

概要

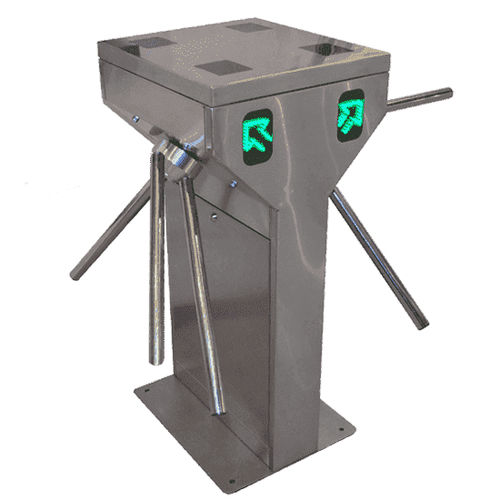

TTS11は中央ベースと左右に各1基の三脚モジュールを持つ、両方向対応の三脚式ターンスタイル（回転ゲート）です。出入口を分離しつつ設置面積とコストを抑える設計で、スポーツセンターやフィットネスクラブなどのアクセス管理に適しています。

主な機能

• 各三脚モジュールを完全に独立して制御できる二方向フロー（ダブルフロー）。
• 設定可能な動作：両側入口制御、両側出口制御、入口/出口の混合制御、必要に応じた自由通行など。
• 無電位接点（ドライコンタクト）でパニックモードを作動可能（押しボタン、オプションのリモコン）。停電時には自動で通路を解放します。
• オプションの落下アームモジュール：給電停止や外部コマンドで上部アームが落下し、通路を完全に開放します。
• 最大4台のRFIDリーダーを収めるためのオプションカバー（スモークポリカーボネート窓、汎用マウント）を用意。
• LED表示：通行可は緑の矢印、通行不可は赤のバツ印。

パニックモードと安全性
パニックモードは主基板の無電位接点で起動できます（外部コマンド：押しボタン、オプションのリモコン）。停電時は三脚が解放され自由回転して迅速な避難を可能にします。オプションの落下アームは緊急時に完全な通路開放を確保します。

RFID統合オプション
オプションのカバーにより、スモークポリカーボネート窓越しに最大4台のRFIDリーダーを汎用マウントで設置でき、配線と機器配置が容易になります。

ドキュメント＆ダウンロード

• TTS11 寸法図（PDF）
• TTS11 製品シート（PDF）
• 取扱説明書（PDF）

技術仕様

• 型番：TTS11
• 通過能力（各三脚）：15–25 人/分
• アーム長：標準520 mm（470 / 420 mm オプション）
• 高さ：1001 mm
• ターンスタイル長さ：420 mm
• シャーシ幅：456 mm
• シャーシ材質：AISI 304 ステンレス鋼
• 正味重量：45 kg
• 動作温度：-20～+70 °C
• 回転：各通路で双方向
• LED表示：緑矢印 / 赤バツ
• 防パニック：自動（フリー回転）；パニック作動は無電位接点で可能
• 落下アームモジュール：オプション（停電または外部コマンドで落下）
• 電源：24 ±3 V
• 消費電力：30 W
• 保証：1年（部品・工賃、工場返送）
