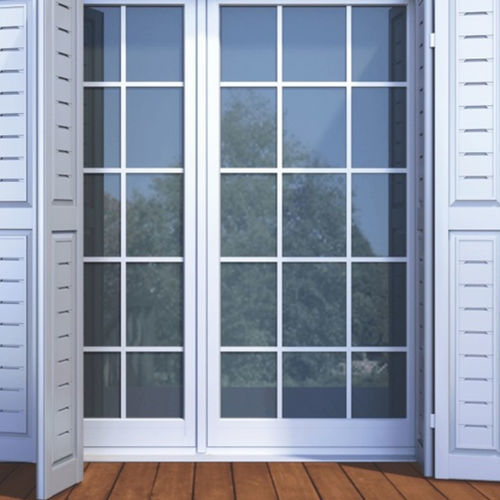

ヒンジ付きフランスドア SMARTIA M15000

傾動または旋回アルミニウム2層ガラス

製品説明
SMARTIA M15000 は、窓およびドア向けのチルト＆ターン（開き・内倒し）システムで、アルミニウム製の幅広いプロファイルを備え、断熱なしの用途に適したバリエーションを提供します。

特長

• コストと性能のバランスに優れる
• 向上したセキュリティ機能
• 高い防音性能
• チルト＆ターン動作に対応する機能性
• 現代的な外観デザイン
• 操作が容易で堅牢な金物
• 認証された性能と製造品質
• 厳しい気象条件下での耐久性向上

認証

• Cradle to Cradle Certified®（製品レベルの認証）
• Aluminum TUV Austria OK Recycled

一般仕様
窓種別： 開き（ヒンジ）/ チルト＆ターン
断熱： なし
外観形状： フラット、曲線、クラシック

技術仕様
フレーム深さ： 50 mm
サッシ深さ： 59 mm
アルミ露出面 最小高さ： 70 mm
中央垂直柱（隣接プロファイル）でのアルミ露出面 最小幅： 61 mm
ガラス種別： 単層 - 複層
最大ガラス厚： 4 ～ 47 mm
機構： Euro-groove, Euro-nut
シーリング方法： EPDMガスケットによる3層周辺シール

性能
耐水性： クラス E1050
気密性： クラス 4
防犯性能： RC2

特徴
サッシ重量： 最大 180 Kg
適用タイプ： すべてのチルト＆ターン形式に対応

形式例

• 片開きチルト＆ターン
• 上部に固定欄間を持つチルト＆ターン
• ファンライト付きチルト＆ターン
• 両開きチルト＆ターン窓
• 固定窓付き両開きチルト＆ターン
• 横回転窓（水平ピボット）
• 縦回転窓（垂直ピボット）
• 固定窓付き両開きチルト＆ターン
• ファンライト付き両開きチルト＆ターン
• 側面に固定窓を持つ両開きチルト＆ターン
• 片開きチルト＆ターン（見込みサッシ）
• 固定窓付き片開きチルト＆ターン（見込みサッシ）
• 両開きチルト＆ターン（代替案）
• 内開き/外開きの開き戸
• 内開き/外開きの両開きドア
• 断熱パネルと固定ガラスを備えた内開き/外開きドア
• 断熱パネル、固定ガラス、ファンライトを備えた内開き/外開きドア
• シャッター付き両開きチルト＆ターン窓

技術仕様一覧

• フレーム深さ：50 mm
• サッシ深さ：59 mm
• アルミ露出面 最小高さ：70 mm
• アルミ露出面 最小幅（中央垂直柱）：61 mm
• ガラス種別：単層または複層
• 最大ガラス厚：4 ～ 47 mm
• 機構：Euro-groove, Euro-nut
• シーリング方法：EPDMガスケットによる3層周辺シール
• 耐水性：クラス E1050
• 気密性：クラス 4
• 防犯性能：RC2
• サッシ耐荷重：最大 180 Kg
