ローラーシャッター用自動装置 S/E

窓用ヒンジ付きスライド式

説明

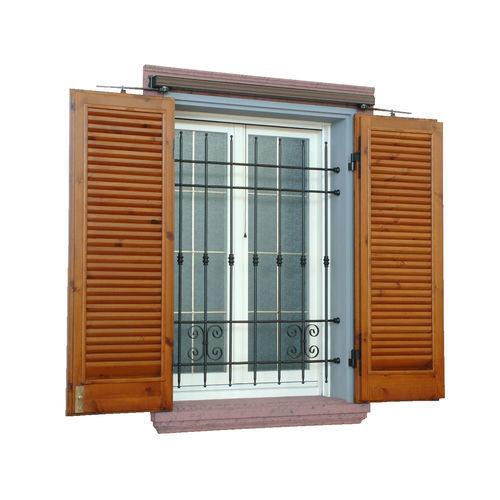

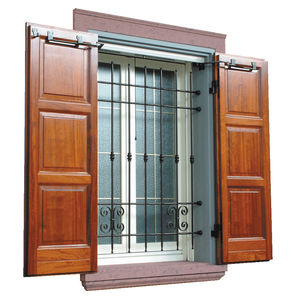

S/E型アクチュエーターは、シャッターおよびガラス窓の駆動用に設計されています。本モデルは開口部上部の壁内に設置する仕様であり、格子や網戸など側面取付が困難な場合に特に適しています。既設のシャッターや窓にも、壁や扉体を改造することなく容易に取り付け可能です。

デザインと動作
調和のとれたデザインとコンパクトな寸法（60 x 50 mm）は、建具の外観を損ないません。駆動は滑らかで静音、任意の位置で扉を停止でき、非常時には手動操作も可能です。

一般的な特徴
本アクチュエーターは、メンテナンス不要の鋼製機構を備えた2つの230 Vギアモーターで構成され、前塗装した押出しアルミニウムの筐体内に組み込まれています。機械式安全クラッチにより、強風時を含む負荷下でも安全に動作します。全ての鋼製部品は防錆処理が施されています。各部品の組み合わせにより、寸法に応じて供給され、取り付け準備が整った頑強なモノブロック構造が形成されています。

制御盤
扉の動作には以下のいずれかの制御方式を使用できます：

• 自動動作のC/C制御盤と同期：単独の建具または住宅内の全ての建具を同時に開閉できる（集中制御）。C/C制御盤にはRX2無線受信機とリモコンを組み合わせることが可能です。
• DP1制御盤と同期（有人検知式操作）。
• 有人検知式の二重押しボタン2組による個別制御（2組の二重押しボタン用配線図あり）。

電気錠
電気錠はオプションで提供され、外部からの不正操作に対する閉鎖保持力を高めます。2つのソリューションがあり、フック G/I（筐体内部組込、窓用のみ）またはフック G/E（扉体外付け固定、シャッターおよび窓用）があります。

統合性
Ancellottiの自動化機器はホームオートメーション技術と統合可能です。また、停電時にもシステムを稼働させるためにUPSへ接続することができます。

S/E型アクチュエータ 技術データ
電源：230 V 50 Hz
消費電流：0.45 A
トルク：42 Nm
180°の作動時間：13 秒
不可逆最大トルク：90 Nm
騒音値：33 dB

特長 / 技術仕様

• メンテナンス不要の鋼製機構を備えた2台の230 Vギアモーター
• 押出し成形前塗装アルミニウム筐体
• 機械式安全クラッチ
• 鋼部品への防錆処理
• 寸法に合わせて供給されるモノブロック支持構造、取り付け準備済み
• コンパクト寸法：60 x 50 mm
• 任意の位置で扉を停止できる機能と非常用手動操作
• 制御盤（C/C、DP1）およびRX2無線受信機と統合可能；UPS対応
• オプションの電気錠：フック G/I およびフック G/E
