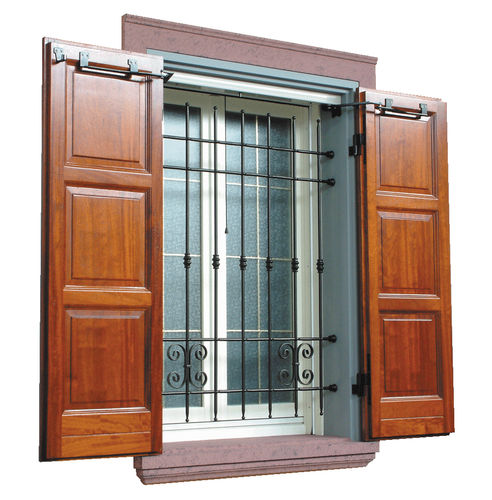

ローラーシャッター用自動装置 S/A

ヒンジ付きスライド式

説明
Serratore S/A は、シャッターや同等の開口部を駆動するために設計され、コンパクトな寸法、整った外観、幅広い用途に対応する汎用性を備えています。既存のシャッターに対して枠や扉を変更することなく取り付け可能で、専用のアルミニウムチャンネルを用いたまぐさ（アーチトレーブ）への埋め込み対応も可能です。

主な機能特性

• 調和のとれたデザインによる堅牢で信頼性の高い構造。
• 支持構造を兼ねる押出しアルミニウム製ボックス（6 x 5 cm）。
• 様々な建具に対応するための正弦波形スライドガイドを備えた可変長アーム。
• 230 V動作の同期型防音ギアモーター2台（33 dB）。
• 風対策の機械式クラッチおよび非常用手動操作。
• 侵入対策用電気錠を内蔵（外付け仕様は要相談）。
• 防錆処理を施した鋼製機構部品；メンテナンス不要の構成。
• 任意の位置で扉を停止可能；スムーズで静かな動作。
• まぐさ下または敷居上への取り付けが可能；埋め込み時はアルミチャンネルで覆うことが可能。

設置とバリエーション
まぐさ下または敷居上に設置可能です。美観上の要望に応じてアルミチャンネルを用いたまぐさへの埋め込みが可能です。屋外仕様や、フラッシュフィット（面一）や折れ戸に対応する各種取付金具・アクセサリを用意しています。

制御ユニットと操作
扉の動作に対する制御方式：

• 複数の建具を集中制御する自動運転用に Centralina C/C と同期。
• 人保持操作（デッドマン）用に Centralina DP1 と同期。
• 独立運転として二つの二重デッドマン押しボタンによる操作。

電気錠
要望により供給される電気錠は閉鎖時の保持力を高めます：本体内蔵のフック G/I（ボックス内部取付）と、扉外側に取り付けるフック G/E（外付け）があります。

統合性
自動化装置はホームオートメーションシステムと統合可能で、停電時の運転のために無停電電源装置（UPS）への接続も可能です。

技術データ
電源：230 V 50 Hz
消費電流：0.45 A
トルク：42 Nm
180°動作時間：13 s
最大不可逆トルク：90 Nm
騒音値：33 dB

特性 / 技術仕様

• 型式：S/A
• ボックス：塗装済み押出しアルミニウム、支持構造 6 x 5 cm
• 駆動：同期ギアモーター2台 230 V、33 dB
• 消費電流：0.45 A
• 動作トルク：42 Nm
• 最大不可逆トルク：90 Nm
• 180°動作時間：13 s
• 機構：防錆処理された鋼製、メンテナンス不要の部品
• 風対策：機械式安全クラッチ
• 手動操作：有（非常用）
• 統合：Centralina C/C、DP1、無線受信機およびホームオートメーションシステムに対応；UPS接続可能
