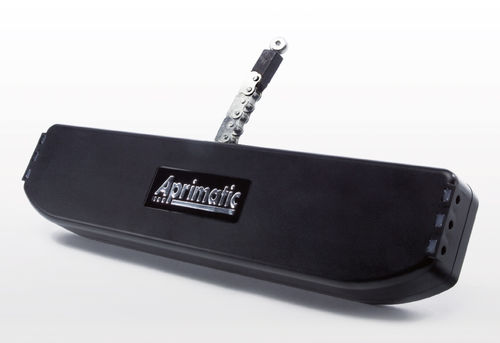

窓用自動装置 O2M

モジュール式

製品概要
ダブルチェーン方式の電動窓オペレーター。外開き窓、下吊り窓、屋根ドームに適しています。型式: 43492/001-002-003。

主な特長

• 各種窓枠に組み込みやすいコンパクトでモジュール式の電動設計。
• 取付位置を現場で正確に調整できる可変固定装置を備えています。
• ダブルチェーン伝動により、高い押し／引き力で重量のある窓を駆動可能です。
• 閉動作のポイントを50サイクルごとに自動再校正する制御ロジックを内蔵し、断熱・遮音性能を維持します。
• IP54の保護等級で気象条件にさらされる用途にも対応します。
• 枠の厚さや形状にかかわらず取り付けやすい小型寸法。

技術データ
電源: 24 Vdc
消費電力: 50 W
消費電流: 2 A
推力: 350 N（ストローク150 mm）/ 250 N（ストローク250 mm）/ 100 N（ストローク380 mm）
引張力: 350 N
調整可能ストローク: 150 mm、250 mm、380 mm、特殊ストローク（0÷380 mm）
移動速度: 24 mm/s
使用温度範囲: -5°〜+55° C
前面調整: 最大10 mm
並列接続 / アイ（窓当たり最大1台）: 対応
過負荷保護: 100° C
寸法 (LxHxD): 340x40x80 mm
使用制限: 非集中的（連続運転 最長4分）
保護等級: IP54
本体重量: 1.2 Kg

• 電源: 24 Vdc
• 消費電力: 50 W
• 消費電流: 2 A
• 推力/引張力: 最大350 N（ストロークにより変動）
• 調整可能ストローク: 150 / 250 / 380 mm（特殊 0÷380 mm）
• 移動速度: 24 mm/s
• 使用温度範囲: -5°〜+55° C
• 前面調整: 最大10 mm
• 並列接続対応（窓当たり最大1台）
• 過負荷保護温度: 100° C
• 寸法 (LxHxD): 340 x 40 x 80 mm
• 想定用途: 非集中的（連続運転 最長4分）
• 保護等級: IP54
• 本体重量: 1.2 Kg
