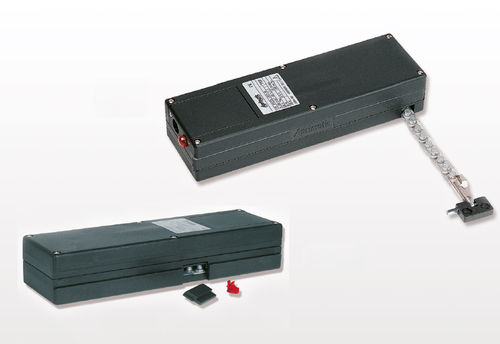

窓用自動装置 APRICOLOR VARIA

ヒンジ付き

製品概要
下吊り窓および外開き窓向けに設計された電気機械式チェーンオペレーター。Apricolor VARIA は枠への確実な取り付けを実現する専用のクイックフィット方式と、チェーンを収納する内部ナイロンマガジンを備えています。ストロークは90〜400 mmで可変。VARIA Tは幅の広い窓に対するツインマウントに対応します。

用途

• 下吊り（プロジェクティング）窓
• 外開き窓
• VARIA T：幅1600 mm以上の単一窓でのツインマウント

主な特長

• 枠取付用の専用クイックフィット方式
• 内部ナイロンマガジンを備えた電気機械式チェーンオペレーター
• 可変ストローク：90–400 mm
• 230 VACおよび24 VDCで動作、並列接続可能
• 耐腐食性のDacro-metコーティングチェーン
• VARIA T：並列接続した2台間での過負荷保護を共有
• いずれかが作動した場合、フレームのねじれを防ぐため両方を停止する過負荷保護

技術仕様

• 電源：230 VAC - 24 VDC
• 消費電力：150 W - 40 W
• 消費電流：0.8 A (AC) / 1.8 A (DC)
• 押力：150 N
• 引張力：300 N
• 可変ストローク：90–400 mm
• 移動速度：40 mm/s
• 前面調整：最大 10 mm
• 並列接続：対応
• 過負荷保護：100 °C（230 V仕様）
• コンデンサ：4 μF
• 内蔵リレー、表示灯、着脱可能端子台
• 保護等級：IP20
• オペレーター重量：1.7 kg
