スイング門扉用自動装置 TWENTY 270 SF

小門用ヒンジ付き

製品

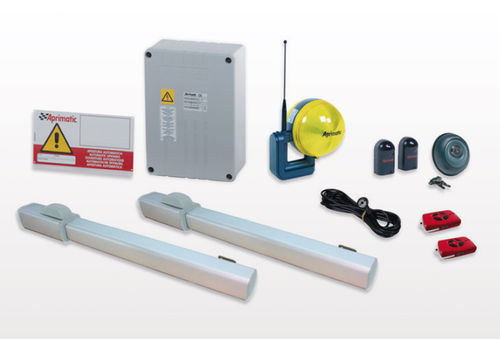

KIT TWENTY 270 SF（コード 41012/804）

概要
開閉時にロック機構を備えた油圧式アクチュエーターを含むスイングゲート用キットです。集合住宅および住宅用のスイングゲート向けに設計されています。

設計と特徴

• さまざまなゲートスタイルに適合するシンプルで直線的なデザイン。
• 閉鎖時のソフトクローズは制御ユニットで調整可能で、羽根の静かな接近を実現し構造への機械的負荷を抑えます。
• トップカバー下にある非常解放システム。
• 取付け時の許容差を吸収するための前方ヒッチUniball（ねじ径20 mm、旧ZT44レンジに準拠）。
• 後部フランジと可動式アルミ製フォークによる頑丈かつ柔軟な支柱取付け。

内容（表）

• 41012/003 | アクチュエーター TWENTY 270 C | 2 pcs
• 41628/001 | BA230 制御ユニット（受信機 433.92 MHz 搭載） | 1 pcs
• 41905/004 | TM4 - 433.92 MHz 4チャンネル送信機 | 2 pcs
• 41929/003 | ET2N-ET20N 用 433.92 MHz アンテナキット | 1 pcs
• 41840/006 | ET2N - 24 V LED 回転灯 | 1 pcs
• 41812/008 | ER12-24V - フォトセル ペア | 1 pcs
• 41830/007 | PC12E - 壁取付け鍵式スイッチ | 1 pcs
• Aprimatic 信号パネル | 1 pcs

仕様 / 技術仕様

• 製品コード：41012/804
• モデル：TWENTY 270 SF（油圧式スイングアクチュエーターキット）
• 想定用途：集合住宅／住宅用スイングゲート
• 油圧アクチュエーター、受信機内蔵制御ユニット、リモコン、アンテナキット、回転灯、フォトセル、鍵式スイッチ、信号パネルを含む
• 制御ユニットで調整可能なソフトクローズにより機械的負荷と騒音を低減
• トップカバー下の非常用手動解放
• 取付誤差を吸収する前方ユニボール（ねじ径20 mm）
• 頑丈で柔軟な設置を可能にする後部アルミフォーク付き支柱取付け
