スライド式ゲート用自動装置 ONDA 623

モジュール式

概要
住宅用は最大600 kg、集合住宅用は最大400 kgまで対応するスライディングゲート自動化キット。ONDA 623 ギアモーター（SC230 制御ユニット内蔵）と433.92 MHz 内蔵無線受信機が含まれます。高さ調整可能な基礎プレートと、停電時の手動操作用の非常解放機構を備えた設置に対応しています。

適合性と主な特徴

• 遮蔽物検知および動作反転について、理想的な設置条件下で EN12453 および EN12445 に適合します。
• 電子トルク調整とエンコーダ技術の組合せにより、開閉時の段階的で制御された接近動作を実現します。
• 動作の継続性は、オプションのバッテリーセットを機器筐体内に装着することで確保できます。
• ダイカストアルミ製の筐体。
• アルミ製ボディのウォームスクリュー（ウォームギア）減速モーターとオンボード電子制御ユニット。
• 位置合わせおよび設置を容易にする高さ調整可能な基礎プレートを装備。
• 停電時の手動操作のための専用キー付き非常解放レバー。

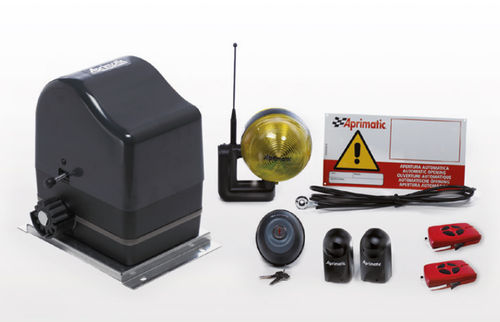

同梱物

• 41623/001 - ONDA 623 ギアモーター（SC230 制御ユニット内蔵）；433.92 MHz 内蔵無線受信機；解放キー；基礎プレートキット。 - 1 個
• 41905/004 - TM4 - 433.92 MHz 4チャンネル送信機 - 2 個
• 41929/003 - ET2N-ET20N 用 433.92 MHz アンテナキット - 1 個
• 41840/006 - ET2N 24V LED フラッシングライト - 1 個
• 41812/008 - ER 12-24V フォトセル ペア - 1 個
• 41830/007 - PC12E 壁掛けキー式スイッチ - 1 個
• (Aprimatic signal panel) - 1 個

仕様

• 型式 / 呼称：ONDA 623
• 用途：住宅および集合住宅向けスライディングゲート自動化キット
• 最大戸板重量：住宅用 最大600 kg；集合住宅用 最大400 kg
• モータータイプ：アルミボディのウォームスクリュー（ウォームギア）減速モーター
• 制御ユニット：SC230 オンボード電子制御ユニット
• 安全性：理想的な設置条件下で EN12453、EN12445 準拠
• トルク制御：電子トルク調整 + エンコーダ技術
• 無線：433.92 MHz 内蔵受信機
• 付属品：無線受信機内蔵、解放キー、基礎プレートキット、TM4 送信機、アンテナキット、フラッシングライト、フォトセル、キー式スイッチ、信号パネル
• 電源バックアップ：オプションのバッテリーセットを筐体内に装着可能
• 筐体：ダイカストアルミ
• 非常解放：専用キー付きレバー
• 基礎：高さ調整可能な基礎プレート
