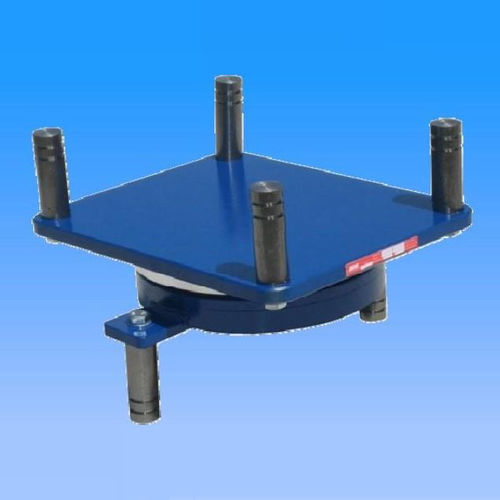

球形支え器具

金属製PTFE水平積荷用

球状ベアリングは、垂直荷重、水平荷重、縦方向および横方向の動きと回転の組み合わせを運ぶように設計されており、鋼鉄およびコンクリート道路および鉄道橋で使用されています。 ベアリングは、動きや回転を可能にするために、PTFE 表面と結合されたスチール要素によって構成されています。 内側の中央分離帯プレートの片側は球面として機械加工され、傾きの動き（回転）を可能にし、他方の側ではフラット滑り面を得て変位を可能にする。 ベアリングが固定されているか、ガイド滑り、自由滑りであるかに応じて、球状ベアリングは垂直荷重と対応する水平力、ならびに縦方向または横方向の動きに対応します。 球状ベアリングはEN 1337-7へのアコーディングを行っていますが、顧客の要求に応じて他のコードに従って製造することもできます。 球状ベアリングを使用する利点 ：球状ベアリングは、次の要件を満たしています。 」永久およびランダムな影響による垂直荷重を 伝達する。500 〜 100000 kN 程度の荷重をカバーすることが可能です」実際には、 設計荷重の制限 」球形ヒンジに従って回転を許可します. 標準的な設計回転（± 0.02radの）は、構造の傾斜を補正するために容易に増加させることができます。 」水平変位に制限なし 」鋼鉄やコンクリートの橋や建物などあらゆるタイプの構造物に適しています 」高い耐久性とメンテナンスなし
