仕様

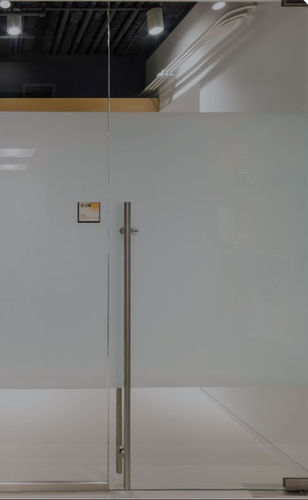

glassPIVOT > フレームレス(PIVDR-XF
オフセットピボットマウントガラスパネル。
油圧機構により、制御された自閉運動を可能にします。
価値付加型ベネフィット
簡単な取り付け:組み立て済みのドアパネル
効率的な運用:シンプルなハードウェア設計
最小限の目に見えるハードウェア
システムの耐久性と長期的な完全性
ターンキー統合プロジェクトサービス
施設設計アプリケーション
オフィス、会議室やフレックススペース、バスルームの間の空間分割。
コンフィグレーション
シングルリーフとダブルリーフ。
機能
スイングピボットドア。
ガラスの種類
強化モノリシック。強化ラミネート。
ガラス仕上げ
利用できる終わりの図表 CARVART によって薄板にされた透明なガラスの設計選択を参照して下さい。01 コア、02 カラー、03 パターン、04 メタリック、05 テキスタイル、08 グラデーション、10 コバート。
表面
滑らかなガラス。エッチングガラス。
ガラスの厚さ
現地の法令および構造要件を参照してください。 3/8" - 9/16 "の公称値に対応しています。
ハードウェア寸法
アルミパッチ。XXの場合
ハードウェア材料・製品
仕上げ表を参照 サテンアルマイト処理されたアルミニウム。ブラッシュ仕上げの「ステンレス」アルミニウム。
幅-全体の最小/最大範囲(インチ)。
ガラスパネル。最小28インチ。最大46インチ。
高さ - 全体の最小値/最大値の範囲(インチ)。
ガラスパネル。最低60インチの高さ。完成した床の上の最大108インチの高さ。
マウンティングファステンサー
最終的なアンカーの決定は、クライアントが指示するか、クライアントの構造コンサルタントに基づいています。取り付け用ファスナーとアンカーは他の人が提供します。CARVARTの助言および調整は利用できます。
重量と構造荷重
構造コードと要件については、地元のエンジニアに相談してください。最終的なガラスの種類に基づいてフットあたりのリニア重量。
---
