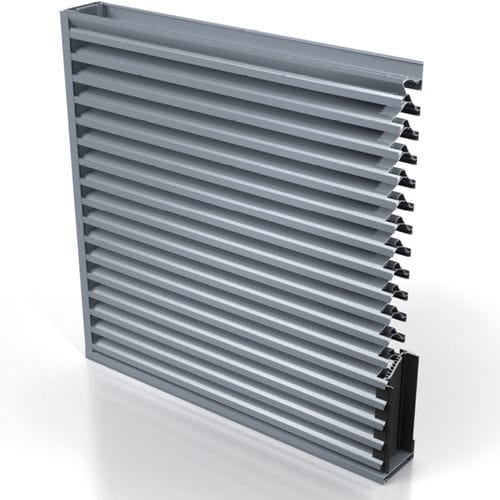

アルミニウム換気グリル RSH-5700AL

長方形屋外用商業用

風による雨の浸入を防ぎ、通気性に優れ、ファサードに連続したラインの外観をもたらす高性能ルーバー。 複雑な押し出しブレードデザインにより、雨の侵入を最大限に防ぎます。 ブレードと垂直部材に複数の溝を設け、ルーバー部分から水を集めて排出 ルーバーブレードは、凹型の黒いマリオンの周囲に切り取られ、連続したラインの外観を実現 防視設計 効率的な設置のため、プレハブモジュールとして現場に納入 主な特長 ブレードの向き水平 マリオンタイプ凹型 ルーバーの深さ: 129mm ブレードピッチ: 51mm 重量：27kg/m2（2m×2mのモジュールサイズに基づく 性能 概要 雨の浸透クラスA 最大3.0m/s 気流クラス3（入口と出口） 気流係数Ce（入口） 0.289 気流係数Cd (排出)： 0.284 K係数（入口／出口）： 11.973 / 12.398 素材と仕上げ 材質 アルミニウム合金 6063-T6 仕上げオプション マリオンは標準黒色粉体塗装。 ルーバーブレードと外周フレーム： ミル仕上げ クリアまたはカラーアルマイト ポリエステル粉体塗装 マット（標準）またはグロス オプション ヘッド／シル／ジャンブカバープレート ブランキングパネル（シングルスキンまたは断熱パネル） 防鳥・害虫ガード、防虫メッシュ ルーバードア ダンパー
