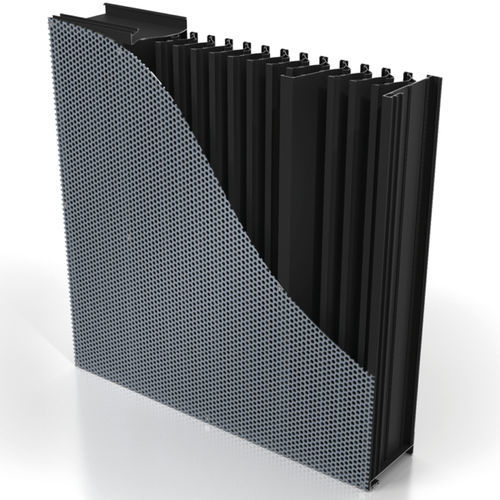

魅力的なパンチングスキンに隠されたパフォームPL-5700ルーバーは、優れた通気性と遮蔽性を備え、優れた耐候性を発揮します。
複雑な押し出しブレードを垂直に配置することで、最大の雨よけ性能を実現
ブレードに複数の溝を設け、ルーバー部分から水を集めて排出
パンチング加工されたアルミ面は、ルーバーを隠すと同時にモダンな外観を提供
スクリーンは陽極酸化処理または粉体塗装で供給できます。ルーバーモジュールは、最大限の隠蔽性を実現するため、標準で黒色粉体塗装が施されています。
防視設計
主な特長
ブレードの向き垂直
マリオンタイプ穴あきスクリーンに隠れる
ルーバーの深さ: 191mm
ブレードピッチ: 51mm
重量:2m x 2mのモジュールサイズで32kg/m2
性能
概要
雨の浸透クラスA 最大3.0m/s
気流クラス3(入口と出口)
気流係数Ce(入口) 0.252
気流係数Cd (排出): 0.222
K係数(入口/出口): 15.747 / 20.291
オプション
グレージングフレーム
ヘッド/シル/ジャンブカバープレート
ブランキングパネル(シングルスキンまたは断熱パネル)
防鳥・害虫ガード、防虫メッシュ
ルーバードア
ダンパー
---
