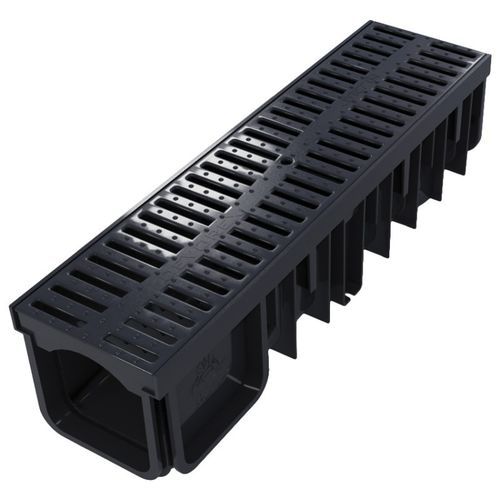

グレーチング付き排水路 XDRAIN

ポリマーPPポリアミド製

製品概要
XDRAINおよびDRENGAMシステムの線形排水チャネルは、A15からC250までの幅広い荷重クラスに対応し、住宅からインフラまでのプロジェクトに適しています。チャネルのリブ構造（全58リブ）と複数のサイドチャンバーにより、荷重時および施工時の最適な強度と耐久性を確保します。

主な特長

• 対応荷重クラス：A15〜C250（グレーチングの選択により歩行者および車両用途に対応）。
• リブ付き複合チャネル本体（58リブ） — 強度向上と熱膨張の低減。
• コンクリートベッドへの確実な固定を可能にする複数のサイドチャンバー。
• 優れた耐UV性と深みのあるポリマー着色により外観が長持ち。
• 現場での取り扱いと設置を容易にする軽量コンポーネント。

格子（グレーチング）オプション

• PPグレーチング（ポリプロピレン）— 本製品の標準オプション（例示）。
• ポリアミド（PA6 GF35）グレーチング — ガラス繊維充填ポリアミドで高強度かつUV耐性を有し、ポリアミドグレーチング装着のチャネルは荷重クラスC250の認証を取得。

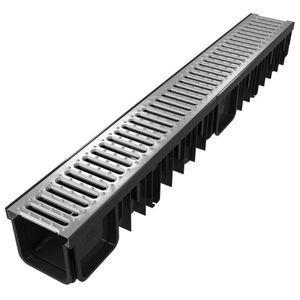

• 金属製グレーチング：溶融亜鉛めっき鋼、ステンレス鋼、鋳鉄を、より高い荷重クラスや特定の意匠・耐久性要件に対応して提供。

ロックと設置

• グレーチング用の"SINGLE CLICK"ロッキングシステム — 金属／ポリマー製グレーチングの迅速かつ確実な固定を実現。専用工具を使わずに素早く安全に組み立てられるよう設計されています。
• コネクタにシリコンシールを装備し、熱膨張を吸収して漏水を防止。
• ユーザーフレンドリーな設置：軽量部材、スナップフィット式コネクタ、コンクリートへのアンカリング用サイドチャンバーにより、施工が迅速かつ簡便です。

材料と耐久性

• チャネル本体：機械的衝撃に耐える耐久性のあるポリマー複合材料、低膨張、長期性能を想定して設計。
• グレーチング材料：PP（ポリプロピレン）、PA6 GF35（ガラス繊維充填ポリアミド）、および溶融亜鉛めっき鋼、ステンレス鋼、鋳鉄などの金属バリエーションで荷重やプロジェクト要件に対応。

用途

• 住宅地、歩道、テラス、屋根排水、インフラプロジェクト向けの線形排水。
• バリエーションとグレーチングの選択により、歩行者エリア、軽車両用、重負荷トラフィックエリアに適応可能。

バリエーション / オプション

• 表示されている色オプション：ブラックとグレー（製品のバリエーションあり）。
• 複数のチャネル幅／シリーズ：130/50および130/90チャネル、異なるグレーチングタイプと長さ（0.5 mおよび1 mのバリエーションを表示）。

仕様 / 技術仕様

• 品番（SKU / EAN）：3800150901953
• モデル / 商用名称：130/90 チャネル
• 荷重クラス範囲：A15 – C250（グレーチングに依存）
• チャネル長（例製品）：55 cm
• チャネル幅：13.5 cm
• チャネル高さ：12 cm
• 重量：1.02 kg
• 材質（チャネル）：ポリマー複合材料
• グレーチングオプション：PP（ポリプロピレン）、PA6 GF35（ガラス繊維充填ポリアミド）、亜鉛メッキ鋼、ステンレス鋼、鋳鉄
• ガスケット / シーリング：コネクタのシリコンシール
• リブ総数（チャネル構造）：58リブ
