グレーチング付き排水路 130/90

ポリマー複合素材ポリアミド製

説明
XDRAINおよびDRENGAMシステムの直線排水チャンネルは、適用荷重の幅が広く（A15〜C250）、住宅からインフラまで多様なプロジェクトに適しています。

構造と性能
チャンネルのリブ構造（合計58本のリブ）と多数の側室により、荷重下での作動時および施工時における最適な強度と耐久性が確保されます。

主な製品特長

• 機械的強度を高めるリブ入り複合チャンネル構造。
• コンクリートベッドへの確実な固定を可能にする多数の側室。
• 衝撃に対する高い耐性と熱膨張/収縮が小さい、特別に配合されたポリマー複合材。
• 金属/ポリマー製グレーチングを素早く確実に固定する「Single click」ロックシステム。
• 素早く簡単な取り付け：扱いやすく軽量なチャンネルと継手で、特殊工具を必要としません。
• 材料の深い着色により、耐久性のある色合いと優れたUV耐性を実現。
• 柔軟な設計：チャンネルの側面接続が可能で、非標準構造への迅速な適応が可能。
• 利用可能なグレーチング：ガラス充填ポリアミド（PA6 GF35）— UV保護付き（新オプション）、溶融亜鉛めっき鋼、ステンレス鋼、鋳鉄。

材料

• チャンネル：ポリマー複合材（XDRAIN / DRENGAM システム）。
• グレーチングオプション：ガラス充填ポリアミド（PA6 GF35）— UV保護付き（ポリアミドグレーチングは新オプション）、溶融亜鉛めっき鋼、ステンレス、鋳鉄。

性能および取り付けに関する注意

• チャンネルは幅広い適用荷重（A15–C250）を想定して設計されています。
• グリッドコネクターのシリコーンシールは、材料の膨張/収縮を補償し、漏れを防ぎます。
• 多数の側室により、コンクリートベッドへの確実な固定が可能で、耐久性のある構造を実現します。

利用可能なバリエーション（製品ページに表示されている例）

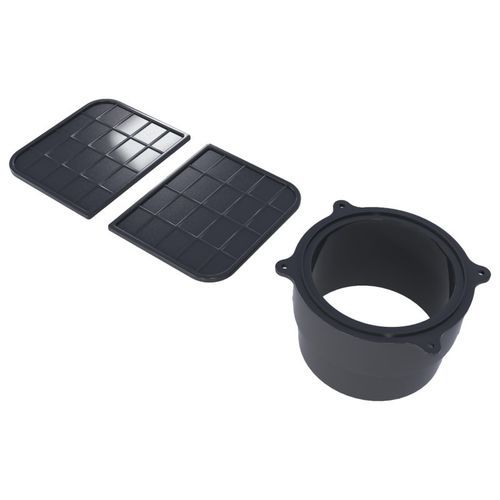

• 130/90 KIT - 2 個のエンドキャップと出口 Ø100/110 (SKU/EAN: 3800150901960)
• 130/50 KIT - 2 個のエンドキャップと出口 Ø100/110 (その他の構成バリエーションあり)
• 異なるグレーチングと長さのチャンネル：PPグレーチング 0.5 m、PPグレーチング 0.5 m (130/90)、溶融亜鉛めっき鋼グレーチング 1 m、ステンレスグレーチング 1 m、鋳鉄グレーチング 0.5 m など。

仕様 / 技術仕様

• 品番 (SKU / EAN): 3800150901960
• 長さ: 11.5 cm
• 幅: 5 cm
• 高さ: 11.5 cm
• 重量: 0.14 kg
• XDRAIN/DRENGAM システムがサポートする標準荷重クラス: A15〜C250（構成やグレーチングに依存）
• グレーチング材オプション（新）: ガラス充填ポリアミド (PA6 GF35) — チャンネル使用時にC250認証
• 取り付け: グレーチング用「Single click」ロックシステム；コネクターのシリコーンシール；特殊工具不要
