48Vレール照明システム INVIA

DALI

主な特長

• ライン型ウォールウォッシャー：角部を含め垂直面を高効率かつ高い均斉性で照明します。
• オフィスワークに適合：まぶしさ制御に配慮した設計で視認性が高く、UGRの検討に対応します。
• 交換可能な照明モジュール：ダウンライト、アップライト、ウォールウォッシャーを工具不要でプロファイルに挿入可能。アップライト用モジュールやMinirail 48V用トラックインサートを含みます。
• チューン可能ホワイト（Tunable White）：色温度の可変によりHuman Centric Lightingの実装が可能です。
• 48Vスポット照明の統合：ERCO 48Vスポットに対応し、狭角5°スポット、ズーム光学、フレーミング（RGBW/Tunable Whiteオプション）を実現します。

製品説明

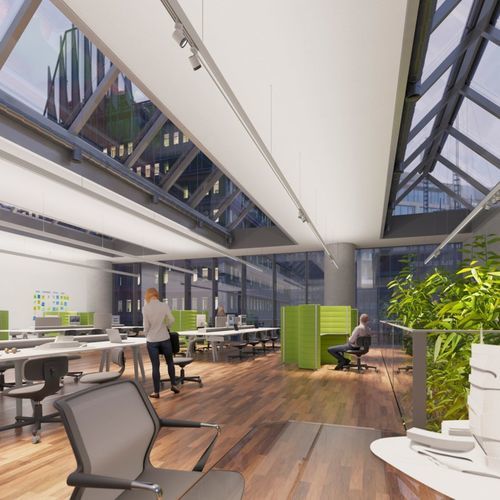

Invia 48Vは連続した光のラインを形成し、空間に動きを与え寸法を強調する連続線形照明システムです。最大天井高約8 mまでの建築照明に向けて、精密で効率的な配光を提供し、公共建築、オフィス、博物館などに適用できます。埋め込み、露出、吊下げ取付に対応します。ベースプロファイルには48V電源用の4本の導体とDALI制御線が組み込まれています。照明モジュールは工具不要でプロファイルに嵌合します。デジタル接続性、アップライトモジュール、Tunable Whiteオプションにより高度な照明コンセプトに適合します。

製品構成 / 仕様詳細

• ERCOレンズシステム（ダウンライト）：光学ポリマー製レンズ。配光：ディフューズ、ワイドフラッド、エクストラワイドフラッド。
• ウォールウォッシャー用リフレクター：アルミニウム、シルバーアルマイト、高光沢（非対称配光用）。
• アップライト拡散板：3つのユニットが永久接続された構造。間接照明向けポリマー製。
• ERCO LEDモジュール：ミッドパワーLED。色温度：2700K/3000K（温白）、3500K/4000K（中性白）、Tunable White 2700–6000K。
• まぶしさ対策カバー：ポリマー製。仕上げ：ダウンライト 白（RAL9016）または黒、ウォールウォッシャー 白（RAL9002）または黒。
• 筐体：アルミプロファイルとポリマー部品の組合せ。現場で切断可能。形状：直線またはコーナー。
• 電源／制御：スイッチ可能またはDALI調光対応。Casambi Bluetoothによる制御はゲートウェイを介して可能。
• プロファイル／給電：底面は器具取付に対応。表面取付、吊下げ、埋込のバリエーション。統合導体：電源用絶縁銅導体2本 4.5 mm²（1回路、最大10 A）およびDALI用絶縁導体2本 4.5 mm²。

特性 / 技術仕様

• システム種別：交換可能な照明モジュールを備えたモジュラー式連続ライン照明システム。
• 用途：公共施設、博物館・ギャラリー、オフィス等。対応天井高 最大約8 m。
• 取付方法：埋込（被せ型またはフラッシュ型）、表面取付、吊下げ取付。
• 配光：ダウンライト（ディフューズ、ワイドフラッド、エクストラワイドフラッド）、アップライト（軸対称）、ウォールウォッシャー（均一な壁面照明用非対称）。
• 光源／出力例：ダウンライト 1.2 W–31.3 W / 294 lm–5693 lm、ウォールウォッシャー 4.3 W–31.3 W / 936 lm–6134 lm、アップライト 3.7 W–5 W / 883 lm–1022 lm（目安）。
• LED色温度：2700K、3000K、3500K、4000K、または Tunable White 2700–6000K。
• トラックインサート：Minirail 48V による ERCO 48V スポット統合（アクセントおよびフレーミング）。
• 電気仕様：プロファイル内に48V用4本導体およびDALI制御線を内蔵。給電導体 4.5 mm² 銅導体、1回路、最大10 A。
• 制御：スイッチング、DALI調光、Casambi Bluetooth（ゲートウェイ経由）。
• 材料／仕上げ：アルミプロファイル、ポリマー製光学部品／拡散板。プロファイル仕上げ：白（RAL9002）、黒、銀色粉体塗装。まぶしさカバーは器具種別に応じた仕上げ。
