床埋め込め式照明器具 TESIS

LED円形IP68

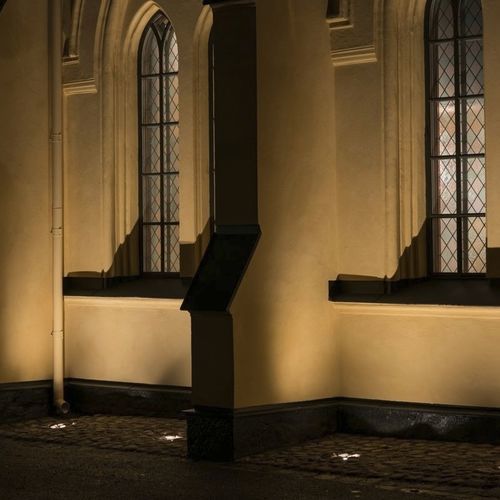

Tesis Newは、外装のファサード、ランドマーク、橋梁の照明向けに設計された床埋込型照明器具ファミリーです。モジュール式の光学系、効率的なLED出力、耐腐食性のポリマーハウジングにより、地中への直接設置に対応します。

主な特長

• 工具不要で現場交換可能なレンズおよびフィルター
• Casambi Bluetoothによる無線制御オプション
• 保護クラス II
• 保護等級 IP68（常時浸漬に対応）
• 腐食に強いポリマー製ハウジング、地中直接設置対応
• 滑り止め保護ガラスや、専用埋設ボックス使用で車両通行に対応する仕様

サイズと代表的光束

• サイズ2 — 直径: 56 mm; 光束: 137–268 lm
• サイズ3 — 直径: 180 mm; 光束: 481–581 lm
• サイズ4 — 直径: 209 mm; 光束: 299–1119 lm
• サイズ5 — 直径: 286 mm; 光束: 299–1638 lm
• サイズ7 — 直径: 324 mm; 光束: 899–2955 lm

配光パターン

• アップライト — 非常に広い放射角、回転対称でアクセントや案内に適する
• 指向性照明 — 超狭角からワイドまで、回転対称または軸対称の精密なアクセント用
• ズーム指向性照明 — 手動で調整可能な円形／楕円ビーム；回転対称ズーム約15°–65°、楕円ズーム約20°×70°～75°×60°
• 埋込式ウォールウォッシャー — 非対称配光で壁面を高い均一性で洗い出す
• 半埋込ウォールウォッシャー — 壁面へ非常に近接した設置が可能で縦方向の均一性に優れる

ダウンロード

• 製品カタログ（PDF）

仕様 / 技術情報

• 対応サイズ：2（56 mm）、3（180 mm）、4（209 mm）、5（286 mm）、7（324 mm）
• サイズ別消費電力：サイズ2 ≈ 3 W；サイズ3：7.9 W–9.8 W；サイズ4：6.8 W–19 W；サイズ5：6.8 W–29 W；サイズ7：15.7 W–38 W
• サイズ別選択可能配光数：サイズ2：5；サイズ3：2；サイズ4：8；サイズ5：8；サイズ7：8
• フラッシュマウント対応：サイズ3、4、5、7に対応；サイズ2はフラッシュマウント非対応
• 保護等級：IP68
• 安全クラス：II
• ハウジング：耐腐食性ポリマー、地中直接設置対応
• 交換式レンズ・フィルター：工具不要で現場交換可能；ハニカムルーバーや色調フィルターを用意
• ズーム光学：連続可変の回転対称ズーム15°–65°；楕円ズーム版は楕円ビーム調整可能（約20°×70°～75°×60°）
• 実運用を想定した設計：耐候性のある構造；専用埋設ボックス使用で車両荷重に対応する仕様あり
