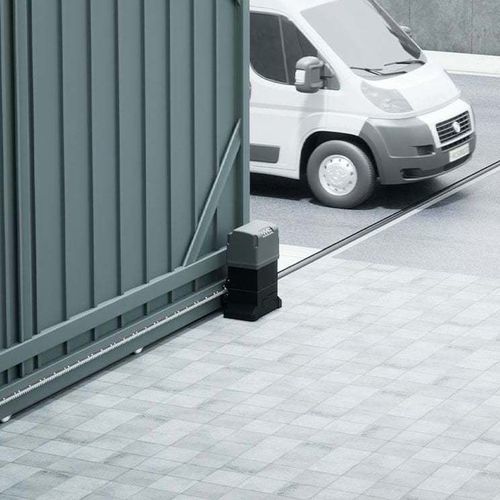

スライド式ゲート用自動装置 746 C & 844 C

概要

• E781S LC 電子制御ユニットを内蔵した改良型 FAAC ギアモーター。速度調整レベル、セーフティエッジ用専用入力（NC または 8.2 kΩ）×2、Bus2Easy 対応を備えます。
• 高分解能エンコーダーによる高性能フィードバック制御で、加減速の立ち上がりが滑らかになり、推力の最適化、消費電力低減、障害物検知感度の調整が可能です。
• 互換性：Simply Connect プラットフォームおよび FDS 無線技術に対応。
• 低消費電力スタンバイ機能：E781S LC はエコデザイン指令 2009/125/EC および EU 規則 2023/826 に準拠した低消費スタンバイモードをサポートします。ボードメニューで有効/無効を切替可能で、非動作後に自動で有効化されます（標準で <0.5 W、Simply Connect 接続時は 2 W）。

主な性能

• 最大門扉重量：400–600 kg（746 C）／1,800 kg（844 C）
• 片開き最大長さ：40–50 m（746 C）／40 m（844 C）
• 最大速度：9.6–12 m/分（746 C バリアント）および 9.6 m/分（844 C）
• 想定用途：産業／商業／住宅向け — 連続運転対応

FAAC 746 C — 技術仕様
項目 | 746 C Z16 | 746 C Z20
電源電圧 | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
最大入力 | 350 W | 350 W
ピニオン | Z16 モジュール 4 | Z20 モジュール 4
始動時最大トルク | 466 N | 372 N
最大推力 | 830 N | 665 N
最大門扉重量 | 600 kg | 400 kg
最大門扉速度 | 9.6 m/分 | 12 m/分
最大門扉長さ | 40 m | 50 m
停止余地 | 30 mm | 30 mm
使用種別 | 産業／商業／住宅 | 産業／商業／住宅
使用頻度 | 連続使用 | 連続使用
保護等級 | IP44 | IP44
使用周囲温度 | −20 °C ～ +55 °C | −20 °C ～ +55 °C
始動コンデンサ | 12.5 µF | 12.5 µF
サーマルプロテクション | 120 °C 自動復帰 | 120 °C 自動復帰
音圧 (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
オイル | FAAC 純正 | FAAC 純正
ギアモーター重量 | 16.2 kg | 16.5 kg
品番 | 109745 | 109746

FAAC 844 C — 技術仕様
項目 | 844 C Z16
電源電圧 | 220–240 V~ @50/60 Hz
最大入力 | 680 W
ピニオン | Z16 モジュール 4
始動時最大トルク | 606 N
最大推力 | 1300 N
最大門扉重量 | 1800 kg
最大門扉速度 | 9.6 m/分
最大門扉長さ | 40 m
停止余地 | 30 mm
使用種別 | 産業／商業／住宅
使用頻度 | 連続使用
保護等級 | IP44
使用周囲温度 | −20 °C ～ +55 °C
始動コンデンサ | 18 µF
サーマルプロテクション | 120 °C 自動復帰
音圧 (LpA) | ≤ 70 dB(A)
オイル | FAAC 純正
ギアモーター重量 | 16.9 kg
品番 | 109925

特長 / 技術仕様

• モデル：FAAC 746 C（Z16、Z20 バリアント）および FAAC 844 C（Z16）
• 電源：220–240 V~ @50/60 Hz
• 最大入力：350 W（746 C）、680 W（844 C）
• ピニオン：Z16 モジュール 4、Z20 モジュール 4（746 C Z20）
• 推力・トルク：モデル別の値は上記参照
• 最大門扉重量：最大 600 kg（746 C）、最大 1,800 kg（844 C）
• 最大長さ/速度：バリアントによって最大 50 m / 12 m/分
• 停止余地：30 mm
• 保護等級：IP44 — 使用温度範囲 −20 °C ～ +55 °C
• 始動コンデンサ：12.5 µF（746 C）、18 µF（844 C）
• サーマルプロテクション：120 °C 自動復帰
• 音圧：≤ 70 dB(A)
• 潤滑：FAAC 提供の油浴による潤滑で静音運転と長寿命を実現
• 制御ユニット：E781S LC（表示/ボタン、ハイレゾエンコーダ、セーフティエッジ入力×2、プログラム可能出力×2）
• 接続性：Bus2Easy、Simply Connect および FDS 無線技術対応
• スタンバイ消費電力：<0.5 W（LC モード）、Simply Connect 接続時は 2 W（LC が有効な場合）
