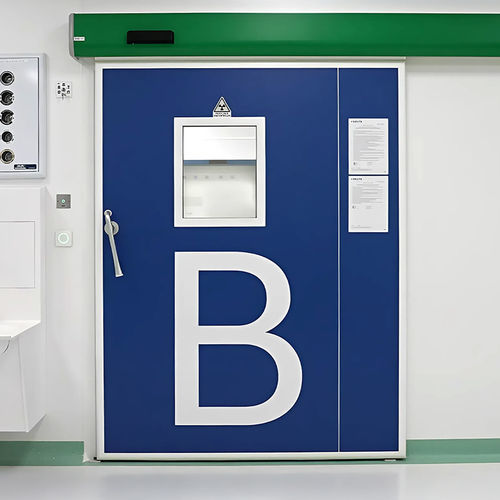

入り口ドア FHE金属製ガラス製スライド式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 入り口
- 材質
- ガラス製, 金属製
- 開口システム
- スライド式
- スタイル
- 現代風
- グレージング
- ガラス不使用, ガラス, 半ガラス
- 構成
- 戸が1枚, 両開き扉
- 技術的特徴
- 安全用, 自動, 防水・防塵性能, 密封
- 色
- 白色, 青色
詳細
概要
バージョン
動作
A1400 AIR 駆動ユニット
型番 / 品番
導入例 / ギャラリー
導入例は、プレハブ壁との一体化や典型的な取付方法、無菌あるいは管理環境での仕上がり外観を示しています。
技術仕様
- 自動または手動の片開き／両開きスライドドア。細菌汚染管理が必要な環境向けに、気密または完全密閉の閉止を目的に設計されています。
- プレハブシステムや一般的な壁への設置に適合。気密版と密閉版の2種類を用意しています。
バージョン
- 気密バージョン（FHE-SSA / FHE-SSM）：垂直シールがフレームの垂直プロファイルに当たり、上下のシールが水平プロファイルと床面に沿ってスライドして気密閉を実現します。
- 密閉（ハーメティック）バージョン（FHE-SHA / FHE-SHM）：最終閉鎖段階で、扉がスライドしつつ上方向および内向きに動く複合動作を行い、周辺シールを圧縮して完全な密閉を達成します（最大20 mmの垂直ストローク、約45°の傾斜）。この動作は追加アクチュエータを必要とせず、特殊な支持および台車ガイドの設計によって実現されます。
動作
- 用途に応じた制御・調整・監視システムを備えた電気機械式駆動による自動動作仕様で供給可能です。
- また、手動ハンドルによる手動仕様も用意しています。
- 自動仕様は、適用される規格に準拠した安全装置および監視装置を組み込むことができます。
A1400 AIR 駆動ユニット
- 電源電圧 220–240 V~ 50/60 Hz
- 最大消費電力 140 W
- 待機電力 3 W
- 使用頻度 100%（連続運転）
- 最大扉厚 65 mm
- 電動機 36 V モーター（エンコーダ付）
- 最大アクセサリ負荷 1 A — 24 V
- 駆動方式 トゥースドベルト（歯付きベルト）
- 開閉速度 10–60 cm/s（片開き）；20–120 cm/s（両開き）
- 部分開放調整 全開の5%–95%
- 保持時間 0–30 s または省エネ機能
- 夜間保持時間 0–240 s
- エンコーダ 標準装備
- 保護センサー監視（EN16005） 標準（除外可能）
- 低エネルギー動作（EN16005） 標準（除外可能）
- 使用周囲温度 −20°C〜+55°C
- 保護等級 IP23（屋内用）
- 適合規格 EN 16005；EN 13489-1；EN 13489-2；EN 60335-1；EN 60335-2；EN ISO 12100；EN 61000-6-2；EN 61000-6-3
型番 / 品番
- FHE-SSA — 気密 自動スライドドア — 105141
- FHE-SSM — 気密 手動スライドドア — 105142
- FHE-SHA — 密閉 自動スライドドア — 105143
- FHE-SHM — 密閉 手動スライドドア — 105144
導入例 / ギャラリー
導入例は、プレハブ壁との一体化や典型的な取付方法、無菌あるいは管理環境での仕上がり外観を示しています。
技術仕様
- シリーズ：FHE（FHE-SSA、FHE-SSM、FHE-SHA、FHE-SHM）
- 2つの構成：気密および密閉（最終閉鎖で最大20 mmの垂直ストロークによる密閉）
- 駆動：自動（A1400 AIR、36 V モーターとエンコーダ、歯付きベルト駆動）または手動
- A1400 AIR 電気データ：220–240 V~ 50/60 Hz；最大 140 W；待機 3 W；連続運転対応
- 開閉速度：10–60 cm/s（片開き）、20–120 cm/s（両開き）；部分開放 5%–95%
- アクセサリ負荷：1 A — 24 V；エンコーダ標準装備；IP23（屋内）
- 動作温度：−20°C〜+55°C
- 適用されるEN規格に準拠（EN 16005、EN 13489、EN 60335 系列など）
