金属製天井構造

キッチン用オフィス用ホームシネマ用

概要

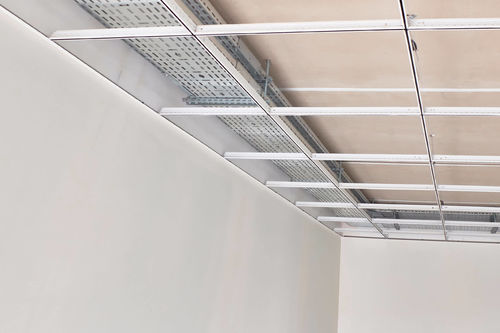

石膏ボードやパネル用の支持金属フレーム。主キャリア、二次キャリア、周辺プロファイル、吊り金具等で構成される、吊り天井の構造キャリアシステムです。住宅、商業、産業向けのモジュール式吊り天井に適しています。

FVP T24 シリーズ トラーカーシステム
FVP T24 キャリアプロファイルシステムは、3600 mm 主キャリア、1200 mm・600 mm の二次キャリア（サブキャリア）、周辺プロファイル、吊り組立（吊りワイヤー、スチールダボ、吊りトング）で構成されます。Karopan、Sound、Metal、Colorpan、Pan Hygienic、Rock Wool、PVC、Glass Wool、木製パネルなど各種天井パネルに対応します。

• 構成部品：3600 mm 主キャリア；1200 mm および 600/300 mm 二次キャリア；周辺プロファイル；吊り組立（吊りワイヤー、スチールダボ、吊りトング）。
• 適合パネル：Karopan、Sound パネル、金属パネル、Colorpan、Pan Hygienic、Rock Wool、PVC、Glass Wool、木製パネル。

組立・分解の容易さ
FVP T24 プロファイルは特殊なロッキングシステムを備え、大スパンでも迅速な組立・分解を可能にします。サブキャリアは主キャリアと完全に互換性があり、設置と保守が容易です。

TSE 規格
吊り天井キャリアシステムは TSE / TS-EN-13964 の要件に基づいて設計されています。プロファイルは曲げ試験を受け、たわみ性能は 0.2 mm 未満（荷重下のたわみ限界）を示しています。システムは TSE 適合証明を取得しています。

FVP Clip-in キャリアシステム
FVP Clip-in システムは、キャリアプロファイル、周辺プロファイル、吊り組立（吊りトング、クリップ、インサート、吊りワイヤー、スチールダボ、エッジウェッジ）で構成されます。クリップインの隠蔽設計はキャリアプロファイルを見えなくし、美観を高めつつ、必要に応じた簡単な取り付け・取り外しを可能にします。

FVP 800 シリーズ
FVP 800（延性）キャリアは、洗練された外観と堅牢な外観を備えた代替プロファイルで、迅速な組立・分解が可能で、意匠性を重視するプロジェクトに適しています。

FVP T15 Ultra Line キャリアシステム
T-15 Ultra Line プロファイルは細身の意匠、堅牢性、迅速な施工を特徴とします。T-15 システムは吊りパネル、FVP メタルパネル、サウンドパネル、木材パネル、岩綿（Rock Wool）パネルに対応します。

CKM 412 耐震シリーズ
CKM 412 耐震設計は、地震などの外的影響によるグリルの落下を防ぐために特別に開発された絡み合う接合部を使用します。引張強度・圧縮抵抗は最大 80 KGf（約 180 lb）に達し、ASTM E580 に適合します。CKM 412 は一般的な耐震キャリアよりも組立・分解が容易になるよう設計されています。

出荷詳細（表）
PRODUCT NAME | LENGTH | PACKAGE QUANTITY | WEIGHT | VOLUME
FVP MAIN CARRIER | 3600 mm | 25 piece = 90 mt | 27,12 kg / package | 0,32 m³ / package
FVP TALI CARRIER | 1200 mm | 50 piece = 60 mt | 15,42 kg / package | 0,20 m³ / package
FVP TALI CARRIER | 600 mm | 75 piece = 45 mt | 11,90 kg / package | 0,02 m³ / package
FVP TALI CARRIER | 300 mm | 75 piece = 22,5 mt | 5,95 kg / package | 0,008 m³ / package
FVP CLIP-IN CARRIER | 3000 mm | 24 piece = 72 mt | 24,99 kg / package | 0,44 m³ / package
FVP CLIP-IN C CORNER | 3000 mm | 24 piece = 72 mt | 19,55 kg / package | 0,45 m³ / package
FVP L CORNER PROFILE | 3000 mm | 50 piece = 150 mt | 21,06 kg / package | 0,19 m³ / package

FVP T15 ULTRA LINE 出荷詳細（表）
PRODUCT NAME | LENGTH | PACKAGE QUANTITY
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 piece = 90 mt
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 piece = 60 mt
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 piece = 45 mt

画像とギャラリー
製品画像には複数の FVP キャリアシステムの写真（T-24、Clip-in、コーナープロファイル）および設置例や部材ディテールを示すギャラリー画像が含まれます。

技術仕様

• T-24 主キャリア：長さ 3600 mm；高さ 35 mm；幅 24 mm；厚さ 0.3 mm；梱包数量 25；梱包重量 約27 kg。
• T24 サブキャリア：長さ 1200 mm および 600 mm；高さ 26 mm；幅 24 mm；厚さ 0.3 mm；梱包数量 50（1200 mm）/ 75（600 mm）；梱包重量 約17 kg（1200 mm）/ 約12 kg（600 mm）。
• Clip-in キャリア：長さ 3000 mm；高さ 25 mm；幅 32.5 mm；厚さ 0.4 mm。
• コーナー C プロファイル：長さ 3000 mm；高さ 36 mm；幅 22 mm；厚さ 0.4 mm。
• コーナー L プロファイル：長さ 3000 mm；高さ 19 mm；幅 19 mm；厚さ 0.4 mm；梱包数量 50；梱包重量 約25 kg。
• コーナー Z プロファイル：長さ 3000 mm；高さ 24 mm；幅 24 mm；厚さ 0.4 mm；梱包数量 40；梱包重量 約25 kg。
• FVP Clip-in システム部品：キャリアプロファイル、周辺プロファイル、吊りトング、クリップ、インサート、吊りワイヤー、スチールダボ、エッジウェッジ。
• 耐震（CKM 412）：特殊な絡み合う接合部；引張強度最大 80 KGf（約 180 lb）；ASTM E580 適合；一般的な耐震キャリアより組立/分解が容易。
• 規格：TS-EN-13964 / TSE 要件に適合；曲げ試験でのたわみ性能 0.2 mm 未満。
