設計用ソフトウェア FEM – TUNNEL

監視用地質工学計算分析

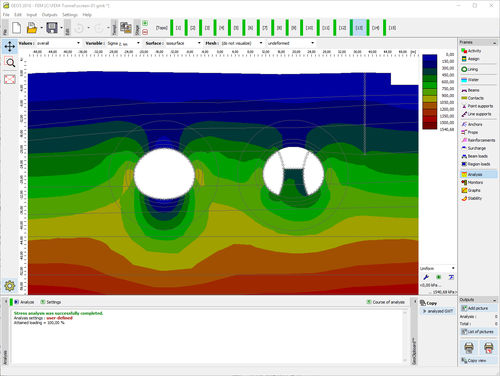

FEM-トンネルは、トンネルの設計と解析に使用されます。 これは、トンネルライニング、アンカーとロックボルトのシステム、グラウト強化領域の定義のための特殊なツールが含まれています。 各建設段階に割り当てられた緩和係数は、掘削の 3D 効果を考慮に入れます。 トンネルは、一般的な地盤工学問題を解析するための FEM プログラムの拡張モジュールです。 主な特徴 ライニングをモデリングするための2つの オプション（ビーム要素-1Dまたは標準2D要素）外部フォーマット（DXFなど）のデータを使用して別のプリプロセッサでライニングの幾何学的モデルを作成するオプション。 土壌/岩体へのライニングの簡単な導入-トポロジ補正とメッシュ生成は完全に自動です 任意の数の建設段階 掘削中のボディの3D挙動をモデル化する緩和係数の使用 ビームのヒンジ付きベアリング端部の紹介要素 ビーム上の温度荷重の入力 土壌膨張の検討 ライニング収縮の考慮 幾何学的パラメータを変更することにより、または転送を可能にするために、元のライニングのパラメータを変更することにより、二次ライニングの解析（1D要素）応力 (2D要素) 体内のどこにでも監視ポイントの導入ライニング の活性部分の内部力の分布のグラフィカル表現 アンカーのライニングに固定されたアンカーの自動生成 改善された土壌質量の領域としてアンカーの導入 (アンカー領域)
