設計用ソフトウェア SHEETING

擁壁計算用分析ステンレス構造用

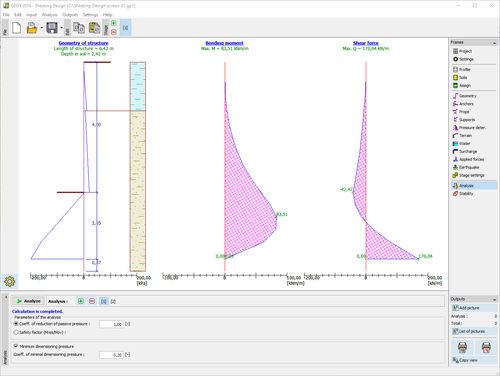

このプログラムは、非アンカー壁をすばやく設計し、固定擁壁 (シート杭、兵士杭、ダイヤフラム、杭壁) の基本設計を行うために使用します。 結果には、必要な埋め込み長さ、構造上の内部力、およびアンカー内の力が表示されます。 このプログラムは、RC、鋼または木材断面の検証を提供します。 （構造の変位を含む）乗算されたアンカー壁の高度な解析は、プログラムGEO5シートチェック（弾塑性非線形法）を使用して行うことができます。 主な特徴 断面の様々な事前定義されたタイプ： 杭壁（割杭壁、接杭壁、連続杭壁） 兵士杭壁（ベルリン壁）-鋼断面（I、HEB） シート杭壁 鋼断面（スカイライン、アルセロールミタル、Vítkovice鋼、アガスティル、ティッセンクルップ、ゲルダウ、ベツレヘム鋼、Mer Lion金属） ビニールの断面（CMI、ESPエバーラスト合成製品） コンクリート長方形の壁（ダイヤフラム壁、ミラノの壁） 鋼コンクリート断面 木材ポール壁 その他 — 独自の材料を入力する可能性特徴 圧力の再分布-EAB、LRFD アクティブ圧力と安静時の圧力 の増加効果的かつ総パラメータにおける地圧の分析 最小寸法圧力を考慮する可能性 一般的に層状土壌環境の 検証解析は、EN 1997-1、LRFDまたは古典的なアプローチ（限界状態、安全率） を使用して実行することができます EN 1997 — 国別館 EN 1997に基づいて部分的な要因を選択するオプション — すべての設計アプローチを選択するオプション、設計状況を考慮 土壌パラメータの組み込みデータベース
