ドライブ杭 TEP

スチール製鉄筋コンクリート製基礎

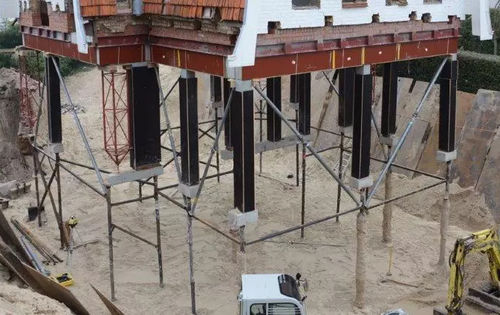

TEPパイル（チューブ・エンフォンセ空気圧式）は、空気圧による手作業による変位パイルです。 パイルは、空気圧ハンマーで駆動され、注入された非常に小さな直径の永久鋼管からなる。 建設シーケンス 1. & 2. 第1のケーシングセグメントの運転、失われた閉鎖ナット先端によって封止されたベースでの 第2のケーシングチューブは、第1のケーシングチューブに溶接またはスリーブされ、また空気圧ハンマーを用いて駆動される。 溶接またはスリーブされた異なる鋼管を駆動することは、拒否および/または必要な長さが得られるまで継続される。 3. セメントグラウトは、パイルの基部に注入され、ケーシングチューブに沿って上に移動する：パイルの外側および内側に注射。 4. 完成したTEPパイルです。 アプリケーションの分野 •限られたスペースや限られたヘッドルームと/またはアクセスが制限された領域に適した、減少した負荷に耐える パイル基礎 •既存の建物の基盤と安定化 環境への影響 •横方向の土壌の変位 •土壌がないので台無しなし土壌の抽出 — 作業現場からの土壌の除去なし •限られた振動と騒音汚染 •乾いた作業プラットフォームが必要です 技術仕様 •長さ可変チューブセグメントの長さが、ほとんど1メートル •管の下部にある射出穴 •許容耐力最大120 kN •引張荷重に耐える可能性 •土壌の変位を含む空気圧ハンマーで設置されたパイル •小さな掘削装置で設置されたパイルは、FORATEPパイルを参照してください
