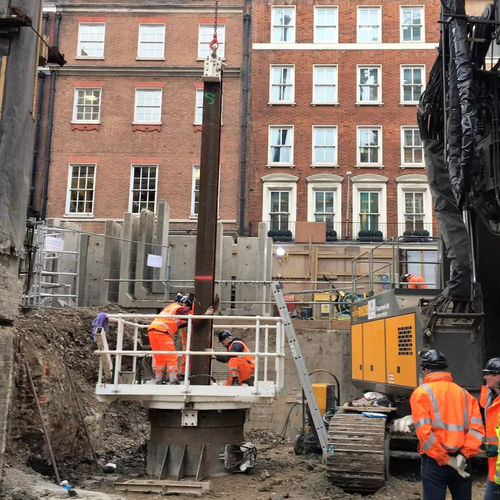

大口径パイルとプランジカラムの位置決めフレームを利用して、大容量のユニバーサルカラムセクションを流体コンクリートに取り付け、プランの位置、レベル、方向、垂直性の観点から正確に配置することができ、地下基礎パイルを事前に設置することができます。地下掘削。
コンストラクションシーケンス
1. ケーシングとボアパイルを深さまで取り付け、補強ケージを置きます。
2. プランジ柱の軸に沿って、ケーシング上に位置ピンを配置して固定します。
3. 位置決めピンを使用して、位置決めフレームをプランジ柱の中心と同軸に集中させます。
4. 位置決めフレームを位置ピンの上に置き、プランジ柱と同軸方向に正確にフレームを配置し、方向を合わせます。
5. フレームのベースにある油圧式の「ジャッキアウト」脚と垂直レーザーを組み合わせて、フレームを垂直に揃えます。
6. コンクリートでパイルをコンクリートで満たし、レベル
7を切る。 プランジ柱をフレーム内に配置し、フレーム油圧を使用して柱をフレーム内に集中させます。 柱をコンクリートに下げ、正しいレベルでサポートします。 コンクリートのままにしておきます。
8. エンドウ豆の砂利でコンクリートの上に部分的に埋め戻し、フレームを取り除き、埋め戻し、ケーシングを取り除く。
---
