マニホールド杭 LARGE DIAMETER WITH ENLARGED BASE

コンクリート製スチール製基礎

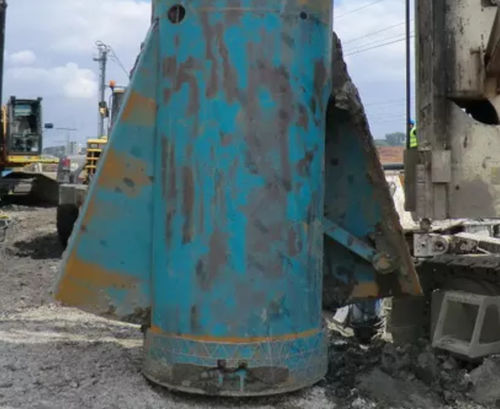

硬い凝集性土壌では、退屈な杭は「リーマ不能」になる可能性があります。ベリング技術は、端部支持能力が増大したパイルベースを利用することが経済的である可能性があります。 拡大されたベースまたはアンダーリームを有する大径の穴あき杭は、「ベルアウト」杭として知られています。 建設順序 ベース拡幅部の形状と寸法は、使用するベル工具のタイプによって異なります。標準リーマまたはバケツリーマ「ボトムヒンジ」はベルの形をしています（a）。 フランキーは「トップヒンジ」アンダーリーミングモデル（ベルバケット）または標準リーマ（b）を使用します。通常、45度または60度の角度で切断され、アンダーリームの最大直径はシャフトの直径の3倍以下です。右側の図を参照してください。 技術仕様 • シャフト直径 1.080 から 1.500 mm • ベース直径（「ベル」直径）を 1.700 から 2.700 mm まで拡大 • コンクリートは、コンクリートの分離を避けるためにトレミーパイプ技術によって行われます。 •パイルの全長補強が可能です •パイルシャフトに沿った注入による実行が可能です •深さ40mまでのパイル の取り付け •ガイド壁の潜在的な建設 •作業プラットフォームレベルの下にカットオフレベルのパイルを作成する（非コンクリート長さが可能）
