ロスト枠組み Elevetor Max

PVC調整可能

製品概要
Elevetor Maxは、技術的な裏込めおよび構造用充填のための永久型枠システムで、住宅・産業・商業建築における高い荷重要件に対応するよう設計されています。コントロールされた空隙を作ることで充填材の使用量を低減し、持続可能性を高めつつ最大3 mの高さ補正を可能にします。

主な構成

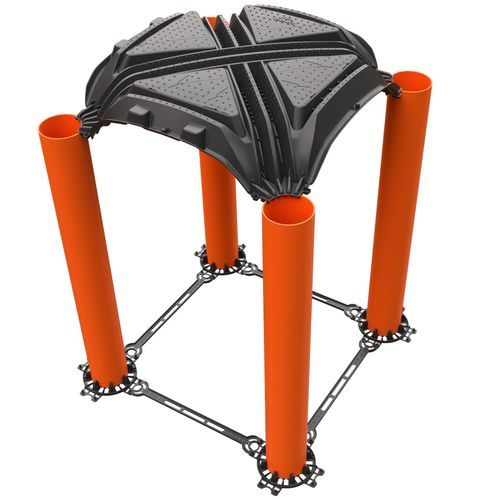

Elevetor Maxは、ベースグリッド、高さ調整可能なPVC支柱、上部型枠（71 x 71 x 15 cm）で構成されます。PVC支柱の有効径は Ø125、Ø160、Ø200 を用意。打設時の安全性と長期的な構造性能を考慮して設計されています。

利点

• 宣言荷重性能が高い（最大5,000 kg/m²）
• 現場で高さを調整して迅速にレベル出し可能
• 砂利、EPS、コンクリートを空隙で代替し材料削減
• 施工生産性が高く工期短縮に寄与
• 点検可能な空間により維持管理・設備のアクセスが可能

用途

• 軽量構造用充填
• 大規模建築物の基礎
• 産業用建物の基礎
• 学校等の基礎
• モジュラーのアクセスランプ・階段

プロジェクト例
イタリア、オストゥーニにて施工されたElevetor Max基礎（プロジェクト例）。

施工
正しい組立てとコンクリート打設のための施工図および層序（ストラティグラフィー）が提供されます。支柱は補強され、ベースグリッドは打設中の必要な安定性を確保するよう設計されています。

よくある質問

• 打設時に不安定になる可能性はありますか？ いいえ。支柱は補強され、ベースグリッドが打設時の安定性を確保します。
• 傾斜面に適用できますか？ はい。最大14%の傾斜まで適用可能です。

仕様 / 技術データ

• モデル名：Elevetor Max
• システム構成：ベースグリッド、高さ調整可能なPVC支柱、上部型枠
• 調整可能なPVC支柱径：Ø125、Ø160、Ø200
• 上部型枠寸法：71 x 71 x 15 cm
• 宣言荷重性能：最大5,000 kg/m²
• 最大充填/補正高さ：最大3 m
• 適用可能傾斜：最大14%
• 主な利点：高い荷重支持力、高さ調整、材料削減、現場生産性、点検可能
• 示されているLEEDポイント：14
