ロスト枠組み MATRIX

モジュラーポリプロピレン製再生プラスチック製

概要

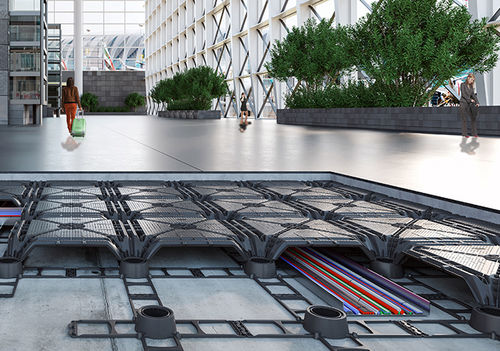

Matrixは、再生ポリプロピレン製のモジュール式型枠で、鉄筋コンクリートの上げ床におけるMEP（機械・電気・配管）システムの配管および保守を容易にします。金属下地の上げ床と異なり、Matrixはモノリシックなコンクリートスラブを形成し、施工後に通行可能で、最大荷重性能10 000 kg/m2を実現します。

利点

• 高い荷重支持能力：最大10 000 kg/m2
• 火災時の構造安全性：コンクリートスラブがMEPを仕上床から隔離
• 打設後に安定して歩行可能
• 地震応答の改善および不同沈下の抑制
• 建物設計およびMEP設置の柔軟性
• MEP用の最大クリアランス（有効高さ10–12 cm、通路幅30–40 cm）
• 技術区画は完全に検査可能
• 仕上材（ラミネート、石材、木材、リノリウム等）に対応

導入事例

• 鉄道・地下鉄駅
• 商業施設
• 官民の業務施設およびオフィス
• 空港
• 病院
• クルーズターミナル
• クリーンルームおよび制御室

設置手順

• 1. 基礎グリッド設置：Matrixの4アーム基礎モジュールをスラブ上に配置し、圧入フックで連結してMEP配管用の直交グリッドを形成します。
• 2. MEP配置：プロジェクト仕様に従い、グリッド内にMEPシステムを配置します。
• 3. 上部型枠設置：Matrixの上部型枠モジュールを組立図に従って配置します。
• 4. コンクリート打設：鉄筋（メッシュ）設置後、上部型枠上にコンクリートを打設し、モノリシックで歩行可能な床基礎を作ります。

FAQ

• MatrixはMEPのメンテナンスを可能にしますか？ — はい。技術区画へのアクセス用の点検ピットを設けることで、プロジェクト要件に応じた位置に配置でき、保守が容易になります。
• 従来の上げ床と比較したMatrixの利点は何ですか？ — Matrixは基礎グリッドと上部型枠の2つの再生プラスチック要素で構成され、施工が容易で直感的に行え、短時間で高荷重のモノリシック床を構築できます。

技術仕様

• 材料：再生ポリプロピレン
• 製品種別：鉄筋コンクリート上げ床用のモジュール式型枠（MEP通過を容易にする）
• 総高さ：15 cm
• MEP用有効高さ：10–12 cm
• 設備通路幅：30–40 cm
• 耐荷重：最大10 000 kg/m2
• 構成部品：基礎グリッドおよび上部型枠（再生プラスチック2要素）
• 施工方法：基礎モジュールで直交グリッドを形成し、上部型枠上にコンクリートを打設してモノリシックな床基礎を作成
• 保守性：位置変更可能な点検ピットによるアクセス
• 防火性能：コンクリート構造がMEPを床仕上げから隔離し、安全な避難を可能にする
• 音響：床の音響性能を改善
• 仕上げ対応：ラミネート、石材、木材、リノリウム等に適合
• 代表的用途：鉄道・地下鉄駅、商業施設、オフィス、空港、病院、クルーズターミナル、クリーンルーム、制御室
• 検査性：技術区画は完全に検査可能
