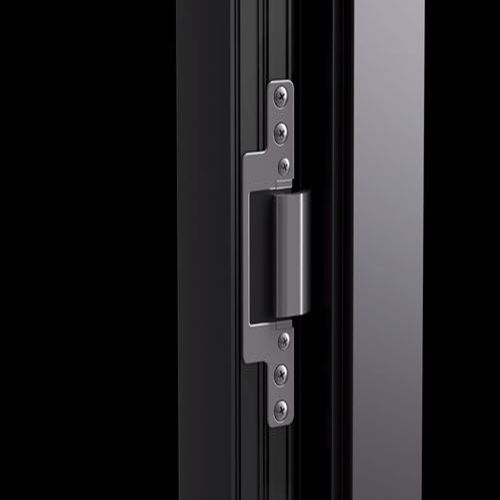

ドア用蝶番 EG

見えない家庭用業務用

リバーシブルの埋め込み式ドアヒンジで、プロファイルの内側に取り付けることにより、ドアを閉めたときに製品が完全に見えなくなります。 革新的な設計（特許取得済み）により、1人のオペレーターで2方向（横方向と高さ方向）に調整できます。 技術的特徴 シック・ドアEGは、アルミ製ドアに適したコンシールドヒンジです。 革新的な設計（特許取得済）により、プロファイルの内側に素早く取り付けることが可能です。 ヒンジを取り付けるには、フレームに加工を施し、ヒンジをサッシ溝に挿入するだけです。 製品は、フレームチャンネルにあらかじめ挿入されたスリップオンプレートによってフレームに固定されます。 シック・ドアEGは2方向に調整可能です： - ヒンジのアジャスターに六角レンチを使用し、サイド調整（±2mm）。 - 高さ調節 (- 2 /+ 4 mm.): 調節ネジに六角レンチを使用します。 ヒンジの回転角度は約105°です（プロファイルの形状にもよります）。 サッシが90°以上開く場合は、Frizのリミテーション・アーム（art.02030K）の使用をお勧めします。 サッシの調整作業は、現場で一人のオペレーターが直接行うことができます。 CHIC DOOR EGは、EN1935（200,000サイクル）-クラス12に準拠したCEマーキング製品です。 耐荷重 - 120kg（2ヒンジ - 135kg（3ヒンジ - 150kg（4ヒンジ ドアクローザーを使用した場合の耐荷重については、関連する取付説明書をご覧ください。
