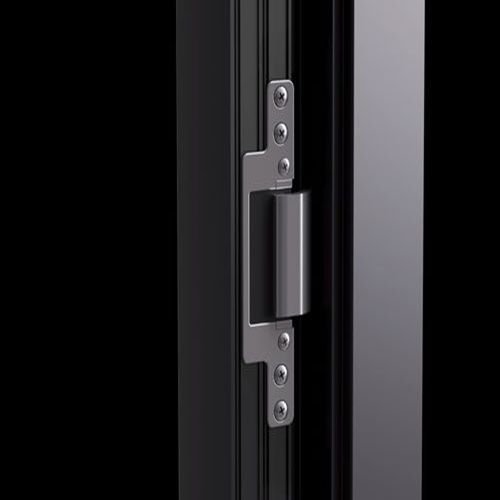

ドア用蝶番 C.H.I.C. Door ALU16

見えない家庭用業務用

リバーシブルの埋め込み式ドアヒンジで、プロファイルの内側に取り付けることにより、ドアを閉めたときに製品が完全に見えなくなります。 革新的な設計（特許取得済み）により、1人のオペレーターで2方向（横方向と高さ方向）に調整できます。 技術的特徴 CHIC DOOR ALU16は、大型で重量のあるアルミ製ドアに適したコンシールドヒンジです。 革新的な設計（特許取得済）により、プロファイルの内側に素早く製品を取り付けることが可能です。 ヒンジを取り付けるには、フレームに加工を施し、ヒンジをサッシ溝に差し込むだけです。 製品は、フレームチャンネルにあらかじめ挿入されたスリップオンプレートによってフレームに固定されます。 シック・ドアALU16は2方向に調整可能です： - 側面調整（±2mm）：ヒンジアジャスターに六角レンチを使用します。 - 高さ調整（-2 /+ 4 mm）：調整ネジに六角レンチを使用します。 ヒンジの回転角度は約105°です（形状にもよります）。 ドアが90°以上開く可能性がある場合は、フリッツのリミテーション・アーム、アイテム07621（14/18）または07622（10/14）の使用をお勧めします。 サッシの調整作業は、現場でオペレーター一人が直接行うことができます。 CHIC DOOR ALU16は、EN1935（200,000サイクル）-クラス12に準拠したCEマーキング製品です。 耐荷重 - 120kg（2ヒンジ - 135kg（3ヒンジ - 150kg（4ヒンジ ドアクローザーを使用した場合の耐荷重については、関連する取付説明書をご覧ください。
