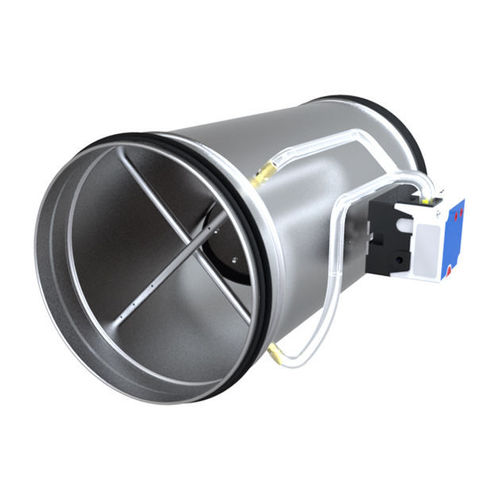

電子アクチュエーターとアルミ製差圧センサーが付属した、低抵抗ダンパーブレード付き亜鉛メッキ丸型VAVユニット。このVAVユニットは、空気の質や温度に応じて、一定または可変の風量を調整するために使用できます。ダンパーブレードは気密性が高く、メンテナンスフリーのベアリングを備えています。レーザー溶接されたハウジングはEN1751のClass Cに、ダンパーブレードはEN1751のClass 2に適合しています。断熱材なし(BRS)と断熱材あり(BRD)、外付けのサウンドアッテネーターをご用意しています。
アルミ押し出し式差圧センサー、動作範囲は0.8~10m/s。
EN1751に準拠したクラスCハウジング
表示部と制御部を内蔵した風量制御式アクチュエータ(外部機器は不要
気流タイプ 可変、供給と抽出
形状 円形
気流制御 無公害アルミニウム差圧センサー
最小直径100 mm
最大直径 400 mm
長さ Ø200 mm 600 mm
標準素材 亜鉛メッキスチール(275g/m²) ダンパー
ダンパー EPDMシール付きガルバニースチールダンパー
断熱材(BRD) ミネラルウール 50 mm
認証 ハウジング。クラスC (EN1751) / ダンパークラス2 (EN1751)
最小風速は0.8 m/sと規定されています。
最大風速 規定値:12 m/s
標準アクチュエータ Grada G-01: 227VM-024-05/GRA
入力信号 2-10V(標準)、0-10V
V̇min と V̇max に比例して
出力信号 2-10V(標準)、0-10V
V̇nom に比例して
動作電圧 AC/DC24V +/-20
動作条件 0...+50°C - IP 42
---
