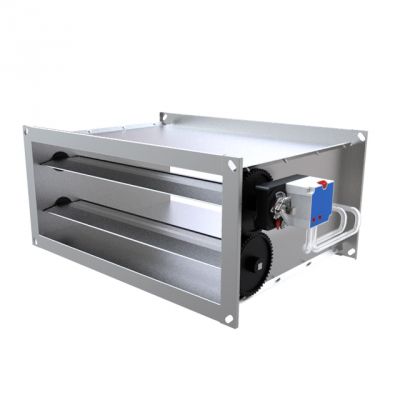

電子アクチュエーターとアルミ製差圧センサーが付属した、二重に回転するブレードを持つ亜鉛メッキされた長方形のVAVユニット。このVAVユニットは、空気の質や温度に応じて、一定または可変の風量を調整するために使用できます。アルミニウム製ブレードには、気密性の高いシールとメンテナンスフリーのベアリングが装備されています。ハウジングはEN1751のクラスC、ブレードはEN1751のクラス2に準拠しています。断熱材なし(BSS)と断熱材あり(BSD)、外付けのサウンドアッテネーターをご用意しています。
動作範囲が1~10m/sのアルミ押し出し式差圧センサ。
EN1751準拠のクラスCハウジング
ディスプレイと制御装置を内蔵した風量制御アクチュエータ(外部機器は不要)。
気流タイプ 可変、供給と抽出
形状 長方形
気流制御 無公害アルミニウム差圧センサー
長さ 400 mm
最小高さ 150 mm
最大高さ 1200 mm
高さ50 mmの段差あり
最小幅 150 mm
最大幅:1200 mm
幅50mm内に段差あり
フレームサイズ E20 (20mm) / E30 (30mm)
標準素材 亜鉛メッキスチール(275g/m²) ブレード
ブレード ストリップシール付きアルミニウム押出成形ブレード
断熱材(BSD) ミネラルウール 25 mm
認証 ハウジング。クラスC(EN1751)/ダンパークラス2 (EN1751)
最小風速は1.0 m/sで定義されています。
最大風速 規定値:10m/s
標準アクチュエータ Grada G-01: 227VM-024-05/GRA
入力信号 2-10V(標準)、0-10V
出力信号 2-10V(標準)、0-10V
動作電圧 AC24V/DC24V +/-20
動作条件 0...+50°C - IP 42
---
