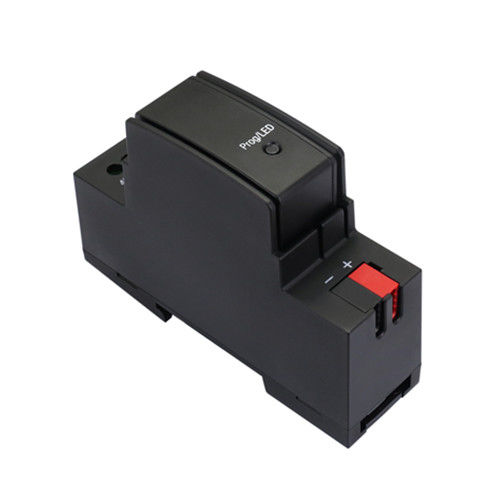

ゲートウェイインターフェイス モジュール M/RS485MNI.1

DINレールホームオートメーションKNX

KNX-RS485インターフェースミニは、KNXとRS485間の双方向データ交換に使用される小型モジュールです。RS485とKNXの2つのインタフェースを備えています。小型のため、設置が容易で、スペースの有効活用が図れます。 3つの作業モード文字列モード、16 進モード、データモード ボーレート1200、2400、4800、9600、19200、38400、57600、115200bps。ユーザーはボーレートを選択できる ユーザは彼らの条件に従ってボーレートを選ぶことができる。 KNX と RS485 間のゲートウェイ: RS485 (文字列モードまたは 16 進モード、データモード) KNX/EIB. 最大200の制御ターゲットをサポート 各ターゲット最大200文字（ターゲットにより異なる） 24シーケンス対応 基本パラメータ 使用電圧 21~30V DC 使用電流 10mA/30V DC 通信 KNX、RS485 データビット 7ビット、8ビット、9ビット ストップビット 0.5ビット、1ビット、1.5ビット、2ビット KNX端子ケーブル径 0.6 - 0.8mm 外部環境 働く温度 -5℃~45 働く相対湿度≤90 保管温度 -20℃~60 貯蔵の相対湿度≤93 仕様 外形寸法 KNX-RS485 インターフェースミニ45mm×46mm×18mm ベース90mm×64mm×27mm 正味重量 KNX-RS485 インターフェースミニ：25g ベース44g ハウジング材質 KNX-RS485 インターフェースミニ難燃PC+ABS ベース難燃PA66 取り付け方法 ウォールボックス設置 35mm DINレール設置 保護等級（EN 60529準拠） IP20
