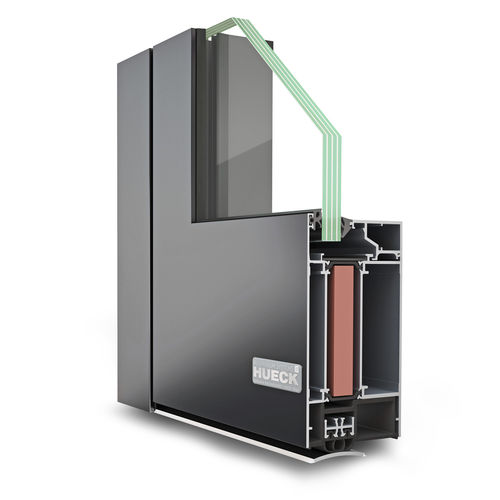

アルミニウムドアプロファイル LAVA 77-30

断熱耐風防火

断熱材入り防火扉、耐火等級30分 構造 DIN 4102-5およびEN 1634-1（T30-1 / -2 -FSAおよびT30-1 / -2 -RS-FSA）に準拠した熱絶縁アルミニウム製防火構造、片開きおよび両開きのドア、内開きまたは外開き、建築物監督官庁の一般承認Z-6.20-2144付き DIN 4102-13およびEN 1634-1に準拠したF30耐火ガラスで、建築物監督官庁の承認を受けたもの Z-19.14-2049 リーフとフレームに追加の防火用断熱ストリップを使用しない場合。 火災時には、ドアとガラスのリベート部分に統合された発泡断熱層ストリップ。 大きなドアとリーフの寸法。 1枚扉の最大通路幅 x 高さ 1458 x 3009 mm 2枚扉の最大通路幅 x 高さ 2858 x 3009 mm リーフ重量：250 kgまで 要素高さの壁（固定グレージング）：最大5000 mm ガラスサイズ：最大でガラスサイズ：最大1586 x 3000 mm、垂直および水平。 パネルサイズ：最大パネルサイズ：最大1400 x 3000 mm、垂直方向および水平方向 様々なグレージングバージョン（Ug値最大5W/m2Kのトリプル断熱ガラスを含む 0.5 W/m2K。パネルインサート（オプションでビジョンパネル付き）、Up値max. 0.3 W/m2K 製品規格16034に準拠し、CEマーキングも可能 断熱ゾーン。 工場出荷時に取り付けられた低せん断性の複合材は、その後の粉体塗装やアルマイト処理に適しています。 昇降幅：固定枠とサッシ枠を組み合わせた狭い昇降幅は148mmから プロファイルの深さ 固定フレームとサッシフレーム。77mm 内外のフラッシュ ハイライト Uf ≥ 2.0 W/m²K クラス8Aまでの水密性 (EN 12208) 透湿性クラス2 (EN 12207) クラスC3 / B3までの耐風圧性 (EN 12210)
