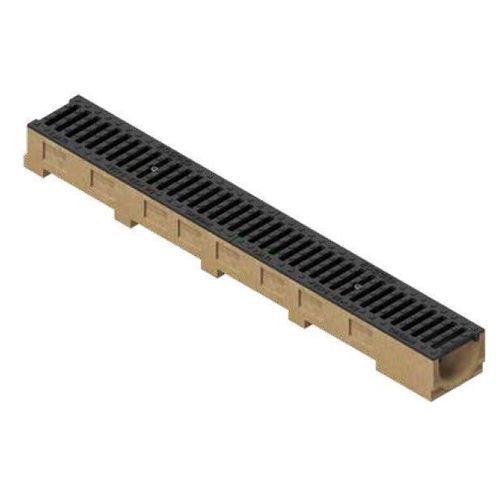

グレーチング付き排水路 INZA S100

樹脂製コンクリート製溶融亜鉛メッキ鋼製鋳鉄製

製品説明
ポリマーコンクリート製排水溝 INZA S100（グレート S100）。内幅100 mm。部材は1000 mm長で供給。組立はオス・メスはめ込み式で、排出口の開口位置に予めマーキングがある。

グレーチング / 材料

• 溶融亜鉛めっき鋼製グレーチング
• ステンレススチール製グレーチング（AISI 304）
• ダクタイル鋳鉄製グレーチング（高荷重用）
• ポリプロピレン／複合素材製グレーチング

荷重クラスと用途

• グレーチングの荷重クラス：A15（歩行者）、B125（小型車）、C250（市街地交通）
• 本体の荷重クラス：C250相当

設計と特長

• 内幅：100 mm
• 部材長さ：1000 mm
• 部材間はオス・メスはめ込み式
• 排出口用に予めマーキングあり
• 歩行用グレーチングは溶融亜鉛めっき鋼またはステンレス（A15）で選択可能
• 床仕上げ高さに合わせて目立たない排水とするT型またはL型の隠しスリットグレーチングを選択可能
• ステンレス製のプレミアム仕上げグレーチングも用意

追加情報
グレーチング種類：複合材歩行グレーチング A15、ダクタイル鋳鉄歩行グレーチング C250、溶融亜鉛めっき鋼歩行グレーチング A15、ステンレス歩行グレーチング A15。外形高さ：60 mm、100 mm、150 mm。

技術仕様

• 型式：INZA S100
• 本体材質：ポリマーコンクリート
• 内幅：100 mm
• 部材長さ：1000 mm
• 外形高さ（選択）：60 mm、100 mm、150 mm
• 代表寸法：H60 = 138 x 60 x 1000 mm、H100 = 138 x 100 x 1000 mm、H150 = 138 x 150 x 1000 mm
• グレーチング材料：溶融亜鉛めっき鋼、ステンレス鋼（AISI 304）、ダクタイル鋳鉄、複合材／ポリプロピレン
• 荷重クラス：A15、B125、C250（本体はC250相当）
• 接合：オス・メスはめ込み式
• 異なるグレーチングタイプや高さの製品バリエーションあり

付属品

• エンドキャップ
• サイフォンスループ付き収水ます
• 固形物用収集バスケット
• 特殊部品および取付け用アクセサリー
