グレーチング付き排水路 INZA PD

樹脂製コンクリート製溶融亜鉛メッキ鋼製道路

簡易説明

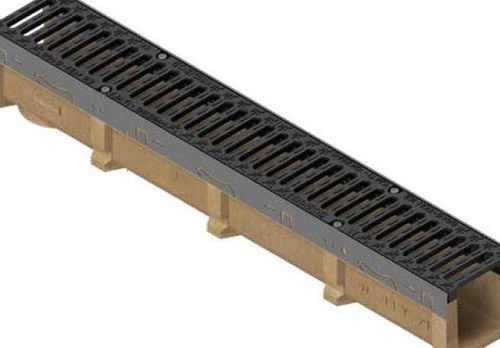

INZA PD ポリマーコンクリート排水溝。D400 等級のダクタイル鋳鉄製グレーチングを採用し、1000 mm セクションでプレハブ化された埋設用製品です。両面勾配の構成で舗装面の雨水を回収するよう設計され、大型トラックなどの重交通に対応します。グレーチングは亜鉛メッキ鋼製側フレームにボルト固定され、セクションはオス・メスのはめ込み接続で合流し、必要に応じて防水処理が可能です。

主な特長

• 本体材質: ポリマーコンクリート（骨材＋樹脂）で高い機械強度と低重量を実現。
• グレーチング: ダクタイル鋳鉄、荷重等級 D400、グレート長 500 mm、黒塗装仕上げ。
• グレーチング固定: 亜鉛めっき鋼製側フレームへボルト固定（1グレートあたり4本のねじ）。
• セクション長さ: 1000 mm のプレハブセクション、各セクションに500 mmグレート2枚。
• 接続: はめ込み（オス・メス）接続により迅速な整列と必要に応じた気密・水密処理が可能。
• アウトレット準備: 各種径の配管接続用にノックアウト位置が予めマーキングされている。
• 水理特性: 低い表面粗さにより流速・水理能力が向上し、堆積物の移送（セルフクリーニング効果）を促進。

バリエーション / 寸法（例）

• チャネル幅 130 mm — 外形: 130 x 150 x 1000 mm、内幅: 100 mm（P130RF）。
• チャネル幅 200 mm — 外形: 200 x 170 x 1000 mm、内幅: 150 mm（P200RF）。
• チャネル幅 250 mm — 外形: 250 x 180 x 1000 mm（P250RF）。
• チャネル幅 300 mm — 外形: 300 x 210 x 1000 mm、内幅: 250 mm（P300RF）。
• チャネル幅 350 mm — 外形: 350 x 210 x 1000 mm、内幅: 300 mm（P350RF）。

用途

• トラックや重機の通行があるエリア: 乗降場、舗装プラットフォーム、サービスヤード、工業エリア等。
• 高い水理能力と耐荷重性が必要な場合の点排水や集水枡に代わる直線排水ソリューション。

ポリマーコンクリートの利点

• 従来コンクリートに比べ高い耐力と軽量化。
• 非多孔質表面により流出液による浸食を抑制。
• 低粗度係数により水理性能が向上し、必要チャネル断面を小さくできる。
• 堆積物の移送性が向上し、自己洗浄効果に寄与。

技術仕様

• 製品名/シリーズ: INZA PD
• 本体材質: ポリマーコンクリート（骨材＋樹脂）
• グレート材質: ダクタイル鋳鉄、荷重等級 D400
• グレート長: 500 mm
• セクション長: 1000 mm（各セクションに500 mmグレート2枚）
• 側フレーム: グレート支持用亜鉛めっき鋼
• 接続方式: はめ込み（シーリング可能）
• 配管接続用の予備マーキング搭載
• 外形幅: 130、200、250、300、350 mm を用意
• 内幅例: 100 mm（130 外形）、150 mm（200 外形）、250 mm（300 外形）、300 mm（350 外形）
• 荷重等級: D400（大型車対応）
• 仕上げ: グレートは黒塗装、ポリマーコンクリートは非多孔質表面
