お湯コンベクター MINI CANAL PRO

現代風溶融亜鉛メッキ鋼製ステンレススチール製

Overview

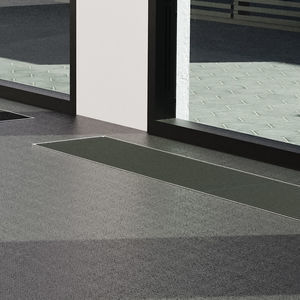

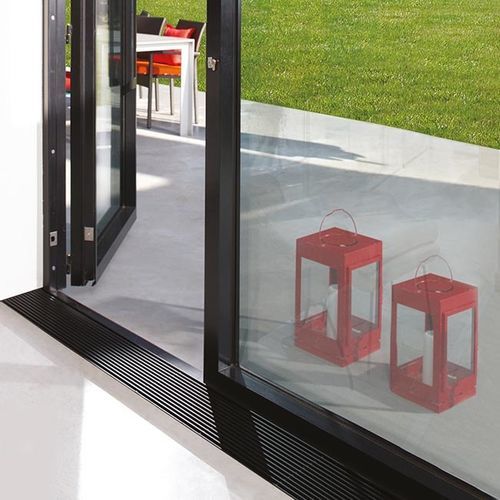

JagaのMini Canal Proは、広い窓面、ガラス張りのファサード、ショーウィンドウ、サンルーム、窓下の座席や腰壁付近への埋め込み設置を目的とした埋め込み型トレンチコンベクターです。Low-H2O技術と超伝導性の高速熱交換器を組み合わせ、貯水量を抑えつつ高い放熱性能を発揮します。

用途

• ガラス張りのファサードや大開口部に沿った設置
• ショーウィンドウや展示エリア
• サンルーム／温室
• 窓下の座席や腰壁の埋め込み暖房
• 連続した直線設置

主な特長

• Low-H2O技術：超伝導で超高速の熱交換器
• 内装に合わせたアルミニウム（陽極処理）または木製グリルの選択肢
• 高さ調整 0–4.5 cm（標準、音響分離付）; 4.5–10 cmはオプション
• ステンレス製グリル支持、導管は電解めっき鋼板（RAL 7024）で塗装
• 接続用のプレパンチ済システムと合成シール、標準のエアベント／ドレンプラグ
• 目立たない連続設置向け設計
• 30年保証

標準納入品

• Low-H2O熱交換器
• ステンレス製グリル支持付き導管
• エアベント 1/8"、ドレンプラグ 1/2"
• 接続保護用金属カバープレート
• 選定グリル
• 高さ調整 0–4.5 cm（音響分離付、標準）；4.5–10 cm は要望で対応
• 連続設置対応の構成

構成

• グリル：陽極酸化アルミまたは木製（Jagaカラーチャート参照）
• カバープレート：施工中の保護用
• Mini Canal Pro各タイプに応じたLow-H2O熱交換器
• 導管：電解めっき鋼板、濃灰色塗装（RAL 7024）
• ステンレス製グリル支持
• エンドキャップおよび接続用プレパンチ済システム（合成シール付）

選択可能なグリル（抜粋）

• BNA、BNC、DBV、DBN、DMV、DMN、DOV、DON
• RBV、RBN、RMV、RMN、ROV、RON
• RBR、RDB、RBL、RNA、DNC、DDB
• DBR、DBL、DNA、SNC、SDB、SBR、SBL、SNA

性能 — サンプル出力（最初の項目）
ヘッダー：高さ [cm] | 長さ [cm] | 幅 [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | 注文コード
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

注意
本製品は多様な長さ／幅／高さの組合せと対応する出力で提供されます。上記のサンプルは製品ページに表示される最初の項目で、標準温度条件に基づくデータです。

技術仕様

• Low-H2O技術：水量を削減し応答性を高める高速・超伝導熱交換器
• Mini Canal Pro各タイプに合わせた熱交換器オプション
• 接続継手：エアベント 1/8"、ドレンプラグ 1/2"
• 接続用プレパンチ済システムおよび合成シール
• 高さ調整 0–4.5 cm（標準、音響分離付）；4.5–10 cmはオプション
• 導管：電解めっき鋼板、濃灰色塗装 RAL 7024；グリル支持はステンレス
• 施工中の保護用カバープレートとエンドキャップ付属
• インテリアに合わせた多彩なグリル（アルミ・木製）
• 連続取付に対応
• 30年保証
