お湯コンベクター CLIMA CANAL 13 B27

現代風アルミニウム溶融亜鉛メッキ鋼製

製品概要

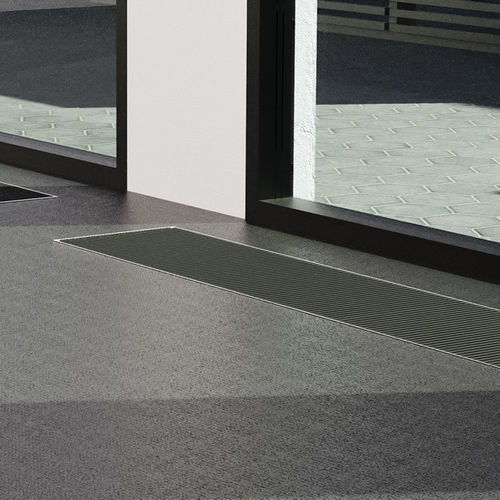

• 仕上げ床に完全に組み込むための床埋め込み型コンベクター。
• 静音設計で目立たず、暖房、ライトクーリング（非凝縮）およびディープクーリング（全体／顕熱）に対応。
• 薄型の埋め込み深さで、改修・新築の両方に適した統合性。

特長

• 4パイプ床コンベクター（型式：Clima Canal 13 B27）。
• Sendzimir亜鉛メッキ鋼板製ケーシング（塗装、標準色 RAL 7024）・高さ調整可能なベース・ステンレス製グリル支持。
• グリルはアルミニウム（陽極酸化）または木製から選択可能、各種仕上げとプロファイルに対応。
• ダイナミック 4パイプ熱交換器（水系）。
• サーマルアクチュエーター：タンジェンシャル（接線流）ミニアクチュエーター、24 VDC。
• ステンレス製フレキシブル接続 1/2"、長さ 15 cm（標準添付）で連続設置が可能。
• ベース高さ調整 0 – 4.5 cm、仕上げ床と揃えるための微調整 +0.8 cm（Clima Canal 019 を除く）。
• 現場取付保護用パネルおよびカバープレートが標準に含まれます。
• 水配管および電気接続は標準で左側（変更可能）。
• 冷房仕様ではオプションの凝縮水トレイ（ø 2 cm）あり。ノズル、ファン、JDPC、DINレール電源、サーモスタット、接続キットなどのアクセサリあり。

性能（出力）
ヘッダー: 高さ [cm] ; 長さ [cm] ; 幅 [cm] ; 制御電圧 [V] ; HEATING 75/65/20 [W] ; HEATING 55/45/20 [W] ; HEATING 45/35/20 [W] ; HEATING 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50% RH) [W] ; DEEP COOLING Total 7/12/27 [W] ; DEEP COOLING Sensible 7/12/27 [W] ; 騒音（音圧） dB(A) ; 消費電力 [W] ; 風量 [m3/h]
行:
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


標準付属品（概要）

• Sendzimir亜鉛めっき鋼板製ケーシング（塗装、RAL 7024）高さ調整機構付き、ステンレス製グリル支持。
• ダイナミック4パイプ熱交換器およびタンジェンシャルミニアクチュエーター 24 VDC。
• ステンレスフレキシブル接続 1/2"、15 cm；バルブ用カバー；電気接続はケーシング内。
• ベース高さ 0 – 4.5 cm（製品により防振装置あり）；微調整 +0.8 cm（Clima Canal 019 を除く）。
• 現場保護パネル、カバープレート；凝縮水トレイ（ø 2 cm）やその他構成部品はオプションとして提供。

技術仕様

• 型式：Clima Canal 13 B27。
• タイプ：床埋め込み型コンベクター、4パイプ。
• 製造元 / ブランド：Jaga。
• ケーシング：Sendzimir亜鉛めっき鋼板、塗装（RAL 7024）。
• グリル：アルミ陽極酸化または木製、各種仕上げあり。
• 熱交換器：ダイナミック4パイプ（水系）。
• アクチュエーター：タンジェンシャルミニアクチュエーター、24 VDC。
• フレキシブル接続：ステンレス 1/2"、15 cm（標準）。
• 凝縮水処理：冷房仕様向けにオプションの凝縮水トレイ（ø 2 cm）。
• 高さ調整：0 – 4.5 cm、微調整 +0.8 cm。
• 配管・電気接続：標準は左側（変更可能）。
• 騒音参考：ISO 3741:2010 に準拠した測定条件（性能表参照）。
• オプション：空筐体、コーナーピース、床上げ用脚、JDPC（Jaga Dynamic Product Controller）プレ取付、DINレール電源、Siemensサーモスタット（RDG264KN、RDG260T）、接続キット（Set 297、Set 299）等。
