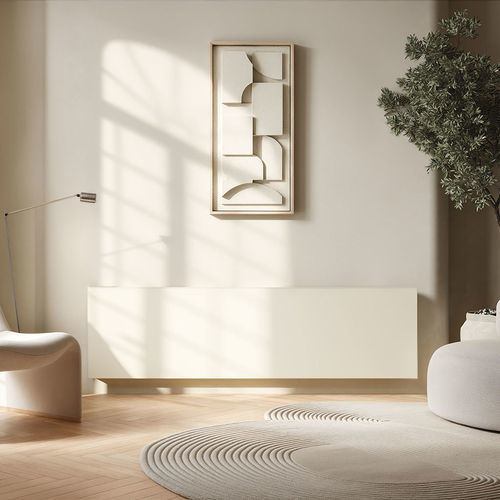

お湯コンベクター LINEA PLUS HYBRID

現代風金属製白色

製品概要
Jagaの定番モデル。穴あきグリルとフラットな前面パネルを備えた控えめで薄型のデザインに、出力最適化のためのHybrid技術を搭載。夏は冷房、冬は暖房として1年を通じて快適性を提供するコンベクターで、現代的なインテリアに自然に組み込める設計です。

主な特長

• 穴あきグリルとフラット前面パネルを備えた薄型コンベクター
• Hybrid技術：暖房と冷房の両機能
• Low-H2O型熱交換器、埃・汚れを弾くコーティング（グラファイトグレー）
• 複数の制御システムに対応：JAGA ACO (D09)、JAGA BMS 0-10V (D03)、JAGA TPT (D01)
• 操作・制御および24VDC電源を備えたファンユニットを供給

JAGA ACO (D09)

• ファン速度は操作パネルで3段階手動選択。
• 水温が < 24°C で、空気が熱交換器より暖かい場合、ファンが起動して周囲を冷却します。
• 水温が > 28°C で、空気が水より冷たい場合、ファンが起動して周囲を加熱します。
• 装置は自動的に暖房、冷房、待機モードを切り替えます。

JAGA BMS 0-10V CONTROL (D03)

• ファン速度はサーモスタット、ホームオートメーション、BMS等からの外部0-10V(DC)信号で制御されます。
• 制御電圧が ≥ 1V かつ水温が > 28°C または < 24°C のときにファンが起動；速度は制御電圧に比例して上昇（10V = 最大速度）。
• 内部電子回路に接続されたサーモ電気弁モーターが装着されている場合、制御電圧が > 1V のときにバルブが開きます。

JAGA TPT (D01)

• 指先操作のコントロールで設定した快適温度に基づきファン速度を自動制御；快適温度到達後は非常に静かな運転が可能です。
• 内部電子回路に接続されたサーモ電気弁モーター装着時には、室温測定に基づき水流をオン/オフし、室内サーモスタットとして機能します。
• 室温が他システムによって制御され水流の許可/不許可が行われる場合、TPTはファン支援の調整のみで使用できます。
• 熱交換器の水温が < 24°C のときに冷却用にファンが起動；水温が > 28°C のときに暖房用にファンが起動します。

標準納入品（概要）

• 埃を弾くコーティング付きLow-H2O熱交換器（グラファイトグレー）
• 壁取付ブラケットおよび取付キット
• 斜めエアベント（標準およびHeight 020）または延長1/8"エアベント（ツイン）および1/2"ドレンコック
• 底部左または底部右接続用の部分組立て筐体
• 操作・制御および24VDC電源を備えた取り付け容易なファンユニット

注文コードの構成
注文コードは、製品、高さ、長さ、タイプ、筐体色、制御システムを識別する部分から構成されます。例の構成（パーツ）：LINW / height (例 035) / length (例 050) / type (例 11) / case colour (XXX) / control system (DDD).

出力（表の抜粋）
ヘッダー: Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

行（例）:
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
（製品ページには、複数の高さと長さに対応する、騒音レベル、消費電力、貯水量を含む完全な出力表が掲載されています。）

画像 / ギャラリー
パックショットと外装仕上げオプションおよび取付例を示す複数の製品写真が製品ページに掲載されています。

仕様 / 技術データ

• Brand: Jaga
• 製品名: Linea Plus Hybrid
• 熱交換器: Low-H2Oタイプ、防塵コーティング
• 冷却作動閾値: 水温 < 24°C
• 加熱作動閾値: 水温 > 28°C
• ファン電源: 24 V DC（統合ファンユニット）
• 利用可能な制御システム: ACO (D09), BMS 0-10V (D03), TPT (D01)
• 標準納入品にはブラケット、ベント、ドレンコック、部分組立て筐体が含まれます
• 音響: 多くの構成での例示的な騒音レベル 26 dB(A)（機種によって異なります）
• 水容量と消費電力はサイズにより異なります（出力表の例を参照）
