お湯コンベクター BUILT-IN WALL HYBRID

現代風金属製白色

製品概要

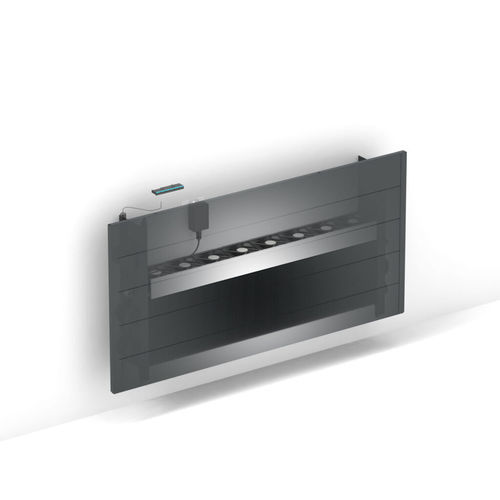

壁埋め込み型ハイブリッドヒーター Jaga ACO は、低温暖房と非凝縮冷房を統合したビルトインユニットです。Low‑H2O 熱交換器により低い給水温度での運転が可能で、ヒートポンプの年間効率を向上させます。壁埋め込み設置向けに設計されています。

主な利点

• Low‑H2O 熱交換器により低給水温での効率的な暖房
• 冷却水を供給するヒートポンプと組み合わせた非凝縮冷房に対応
• ヒートポンプシステムの季節性能を向上
• 潜熱回収型ボイラーを低温で効率的に運転可能にする
• 低温放熱器技術の開発者による設計

自動運転とモード
内蔵の室温・水温センサーで暖房と非凝縮冷房を自動切替します。デフォルトの ACO（自動切替）モードは次の3つの運転ポジションを備えます：

• 寝室ポジション — 最大 26 dB(A)
• コンフォートポジション — 最大 30 dB(A)
• 最大ポジション — 迅速な暖房または冷房用

Breeze 機能

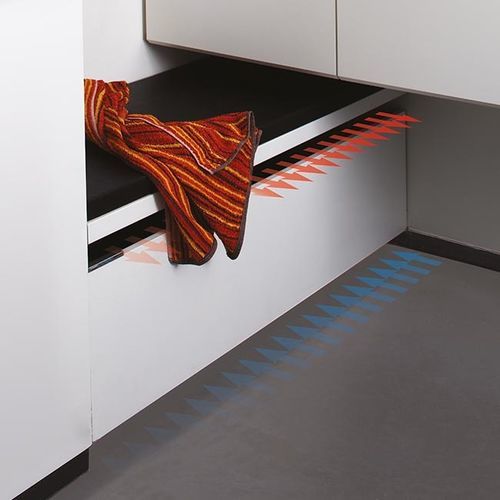

ファン駆動の気流モード（Breeze）は、冷水循環を必要とせず居住者の快適性を提供します。

動作モードの概要

• 暖房
• 冷房（非凝縮）
• Breeze（ファンのみ）

出力（選定表）
表の列：高さ [cm] ; 長さ [cm] ; 種類 ; ポジション ; 暖房 75/65/20 [W] ; 暖房 55/45/20 [W] ; 暖房 45/35/20 [W] ; 暖房 35/30/20 [W] ; 軽冷房 16/18/27 (50% 湿度) [W] ; 音圧レベル dB(A) ; 消費電力 [W] ; 風量 [m3/h] ; 製品コード
例：BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

標準納入（概要）

• 取り扱いを容易にするため平箱で2梱包で納入；軽量で1人での設置が可能
• Low‑H2O 熱交換器、壁取付金具および固定キット付属
• エアベントエルボ 1/8" とドレンプラグ 1/2"
• 仕切り板はダークグレー塗装（最終カバーとしては適さない）
• 操作部・制御および24 VDC 電源を備えた簡易取付ファンユニット
• 注意：本ユニットには結露監視器は装備されていません。冷房運転には設置側での結露管理が必要です

寸法と設置
製品は複数の高さ・長さで提供されます（選定表参照）。壁埋め込み用の図面には切欠き寸法と設置クリアランスが示されています。詳細図は製品ドキュメントを参照してください。

仕様 / 技術的特性

• 機能：暖房、非凝縮冷房、Breeze ファン機能
• オートチェンジオーバー：ACO（暖房と冷房の自動切替）
• 運転ポジション：寝室 / コンフォート / 最大
• 音響性能：寝室モード最大 26 dB(A)、コンフォート最大 30 dB(A)（測定条件による）
• ファンおよび制御：制御部および24 VDC電源を備えた統合ファンユニット
• 熱交換器：低水量（Low‑H2O）設計で低温運転に最適
• 冷房互換性：冷却水を供給するヒートポンプによる非凝縮冷房に対応；結露監視は設置側で対応
• 接続：標準接続、オプションの Jaga 接続キットあり
• 保証：メーカー保証情報は製品ドキュメント参照
