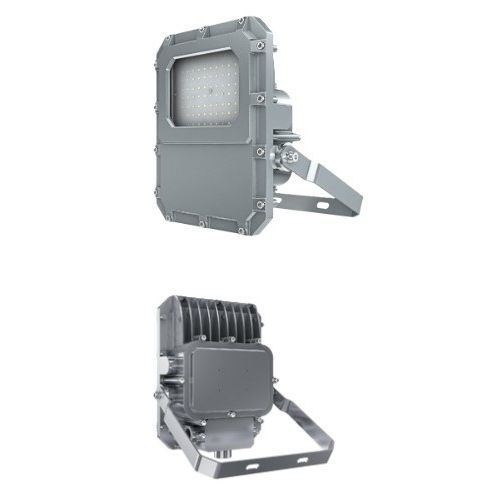

IP67プロジェクター JNFL-ATEX-FSERIES1

防爆ATEXLED

概要

ガス・粉じん危険場所向けに認証された防爆LED照明器具。ゾーン1および2（ガス群 IIC）での設置に対応し、温度クラスT6、保護等級IP67を満たします。公称寿命：80,000時間、保証期間：5年。

主な技術仕様

• 製品型番：JNFL-ATEX-FSeries1 (100W)
• 消費電力：100 W
• 入力電圧：AC 120–277 V, 50/60 Hz；DC 36 V
• 光色（CCT）：2200 K–7000 K
• LEDタイプ：Philips LUMILEDs 3030 または 5050
• 総光束：13,000 lm
• 光束効率：140 lm/W
• 力率：> 0.95
• 演色性（CRI）：> 70
• 配光角：40°、60°、90°、120°
• 調光：0–10 V（オプション）
• IK耐衝撃性：IK07（ワイヤーガード無し）；IK09（ワイヤーガード有り）
• 筐体色：グレー
• 筐体材質：無銅アルミニウム、強化ガラス
• 形状：長方形
• 本体寸法（H×W×L）：98 mm × 270 mm × 318 mm
• 梱包寸法：98.5 × 270 × 318 mm
• 正味重量：8.5 kg
• 輸出カートン寸法：386 × 330 × 220 mm
• カートン当たり製品数：1
• 輸出カートン総重量：10 kg
• 動作温度範囲：-20 °C～+45 °C
• 動作湿度範囲：10–95 % RH
• 寿命：80,000時間
• 保証期間：5年
• 保護等級：IP67
• 温度クラス：T6
• ガス群：IIC
• 保護形式：Ex eb mb
• ゾーン分類：Zone 1 & 2

認証・適合

• ATEX：Gas: II 2 G Ex db IIB T6...T4 Gb；Dust: II 2 D Ex tb IIIC T80°...120°C Db；Flame-proof and increased safe type: II 2 G Ex db eb IIB T6...T4 Gb；II 2 D Ex tb IIIC T80°C...120°C Db IP66
• IECEx：Ex eb mb IIC T6...T4 Gb；Ex tb IIIC T80°C...T100°C Db；Ex ec IIC T6...T3 Gc；Ex tb IIIC T85℃...T103℃ Db
• UL：Class I, Division 2, Groups A, B, C, D；Class I, Zone 1, AEx eb mb IIC T6...T4 Gb；Class II, Division 1, Groups E, F, G
• Retilap：Esquema 5 RETILAP

設置・環境に関する注意

• ガス・粉じんのある産業用危険場所での固定設置向け。
• オプションのワイヤーガード装着で耐衝撃性がIK09に向上します。
• 指定時は0–10 V調光コントローラに対応。
• 設置は、現地の防爆規格に従い有資格者が行ってください。

発注およびバリエーション

• 配光角：40°、60°、90°、120°
• CCT範囲：2200 K～7000 K（設定可能）
• LEDオプション：Philips LUMILEDs 3030 または 5050
• 梱包：輸出カートンに1台
• 保証：5年
