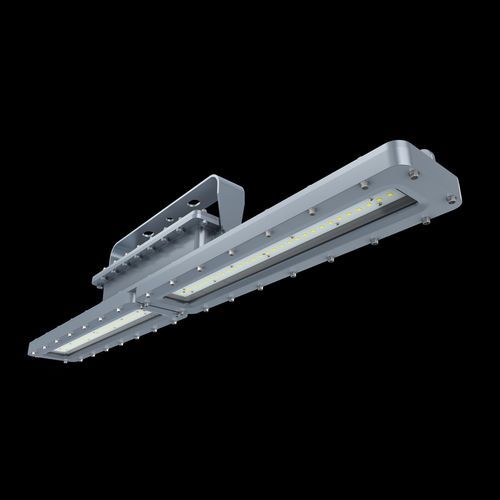

トンネル照明 JN-ATEX-LINEARCSERIES2

製品概要
ATEX認証の防爆リニアLED照明器具。100Wで14,000 lmを出力し、120°の配光、IP67保護を実現。ゾーン1および2（T6）での使用に適合し、IECEx/ATEXに準拠した設置に対応します。

取付方法

• 天井取付
• 壁面取付
• ポールブラケット取付
• ペンダント取付
• チェーン取付

技術仕様

• 製品型番: JN-ATEX-LinearCSeries2 (100W)
• 消費電力: 100 W
• 入力電圧: AC 100–277 V; 200–480 VAC; 12–36 VDC
• 入力周波数: 50/60 Hz
• 色温度: 2200K–6500K
• LED 種類: Philips Lumileds
• 全光束: 14,000 lm
• 光束効率: 140 lm/W
• 力率: >0.95
• 演色性 (CRI): >70
• 配光角: 120°
• 調光: 0–10 V（オプション）
• 寿命: 80,000 時間

認証・規格

• ATEX: II2 G Ex db IIB T4 Gb; II2 D Ex tb IIIC, T63.5°C Db IP65
• IECEx: Ex db IIB T4 Gb; Ex tb IIIC, T63.5°C Db IP65
• UL: Class I Div.1 Groups C,D; Class I Div.2 Groups A,B,C,D; Class II Div.1 Groups E,F,G; Class II Div.2 Groups F,G; Class III
• その他: CB (DE 2-038462-M1), UL1598, UL1598A, UL924, ETL, ABS, DLC
• Retilap: Esquema 5 RETILAP
• 試験: 1000 時間塩水噴霧 / 5G 振動

機械的・環境特性

• 筐体材質: 無銅アルミニウム、強化ガラス
• 筐体色: グレー
• 形状: 長方形
• 寸法 (H×W×L): 133 mm × 270 mm × 1184 mm
• 正味重量: 18.5 kg
• 保護等級: IP67
• IK 等級: IK08（ガラスカバー）；ワイヤーガード装着時 IK10
• 動作温度: -20°C ～ +45°C
• 動作湿度: 10–95% RH

主な用途

• 石油化学プラント、洋上プラットフォーム
• 製油所・化学処理設備
• 爆発性雰囲気の倉庫・荷役エリア
• 危険区域のトンネルや設備通路
