共同床構造 JI 60-160-800

鋼板

説明

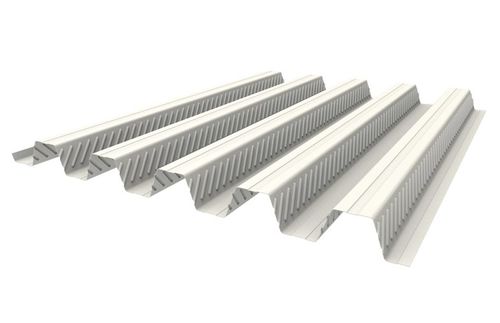

JI 60-160-800 は、腹部にプレス成形（ボス）を有するリブ付き鋼製デッキプレートで、コンクリートの複合スラブの仮設および補強（常設型枠および配筋）として使用されます。複合床は PACTE の複合スラブに関する推奨（2020年7月）に準拠しています。JI 60-160-800 が事前塗装される場合、塗装面は SO と指定された面になります。生産は QB03 認証（証明書番号 362-521）を受けています。

用途

• 事務所、工業、住宅建築向けの鋼・コンクリート複合床。
• 複合スラブの常設型枠および補強材。

寸法
長さ: 最小 1500.0 mm / 最大 13600.0 mm
幅: 最大 800.0 mm

厚さと重量

• 0.75 mm : 9.13 kg/m²
• 0.88 mm : 10.71 kg/m²
• 1.00 mm : 12.17 kg/m²

材料と被覆

• 材料: 鋼 S320 GD
• 利用可能な被覆: Interieurcoating 912 (15 µ) – 室内用途の基礎コーティング；Galva（亜鉛めっき）– 亜鉛めっき仕上げ。

適合性と規格

• 複合床: PACTE 2020 複合スラブに関する推奨
• 亜鉛めっき鋼: NF EN 10346:2015, NF EN 1090-4:2018；公差は NF EN 10143:2006, NF P34-310:2017 に準拠
• コイルコーティング: NF EN 10169:2022, NF EN 1090-4:2018, NF P34-301:2017
• 幾何公差: EN 1090-4:2018

備考

• 製品が事前塗装されている場合、塗装面は SO と指定された面に対応します。
• 生産は QB03 認証（証明書番号 362-521）を受けています。

特性 / 技術仕様

• 商品名: JI 60-160-800
• 材料: 鋼 S320 GD
• 最大幅: 800.0 mm
• 長さ: 1500.0 mm から 13600.0 mm（切断により変動）
• 厚さと面密度: 0.75 mm = 9.13 kg/m²；0.88 mm = 10.71 kg/m²；1.00 mm = 12.17 kg/m²
• 利用可能な被覆: Interieurcoating 912 (15 µ)（屋内用）；Galva（亜鉛めっき）
• 適合: PACTE 2020, NF EN 10346:2015, NF EN 1090-4:2018, NF EN 10169:2022；公差 NF EN 10143:2006
• 認証: QB03（証明書番号 362-521）
