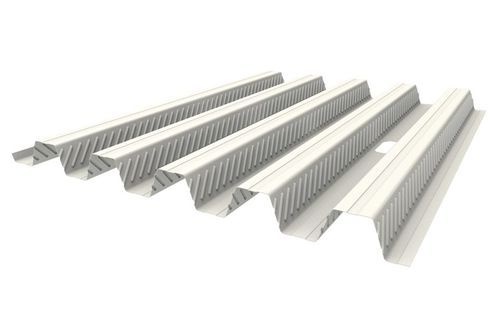

共同床構造 JI 60-160-800

スチール製

概要
JI 60-160-800 Prépercé は、溶接コネクタを既に備えた梁上へ設置する混構造（複合構造）用に特別に準備された JI 60-160-800 のバリエーションです。複合床は 2020年7月の PACTE 専門勧告に適合しています。JI 60-160-800 Prépercé の生産は QB03 品質認証（証明書番号 362-521）を取得しています。プレラッカー処理された場合、塗装面は SO 面になります。

寸法
長さ: 最小 1500.0 mm / 最大 13600.0 mm
幅: 最大 800.0 mm

板厚と面密度
0.75 mm: 9.13 kg/m²
0.88 mm: 10.71 kg/m²
1.00 mm: 12.17 kg/m²

材料
鋼 S320 GD

利用可能な被覆

• Interieurcoating 912 (15 µ) — 屋内建築用途専用の基本被覆。
• Galva

参照規格
亜鉛めっき鋼: NF EN 10346:2015 - NF EN 1090-4:2018 - 公差: NF EN 10143:2006 - NF P34-310:2017
コイル被覆: NF EN 10169:2022 - NF EN 1090-4:2018 - NF P34-301:2017
公差: EN 1090-4:2018（形状）
計算: PACTE 2020 鋼コンクリート複合床に関する専門勧告

特性 / 技術仕様

• 商品名: JI 60-160-800（混構造用 Prépercé バリアント）
• 用途: 溶接コネクタ付き梁上への設置用複合床デッキ
• 適合: PACTE 2020 専門勧告
• 認証: QB03、証明書番号 362-521
• 材料: 鋼 S320 GD
• 利用可能な長さ: 1500.0 mm ～ 13600.0 mm
• 最大幅: 800.0 mm
• 板厚と面密度: 0.75 mm = 9.13 kg/m²; 0.88 mm = 10.71 kg/m²; 1.00 mm = 12.17 kg/m²
• 被覆: Interieurcoating 912 (15 µ) — 屋内用; Galva
• 規格: NF EN 10346:2015, NF EN 1090-4:2018, NF EN 10143:2006, NF P34-310:2017, NF EN 10169:2022, NF P34-301:2017
